小白提问：怎么从smith圆图计算S11回损
录入：edatop.com 阅读：

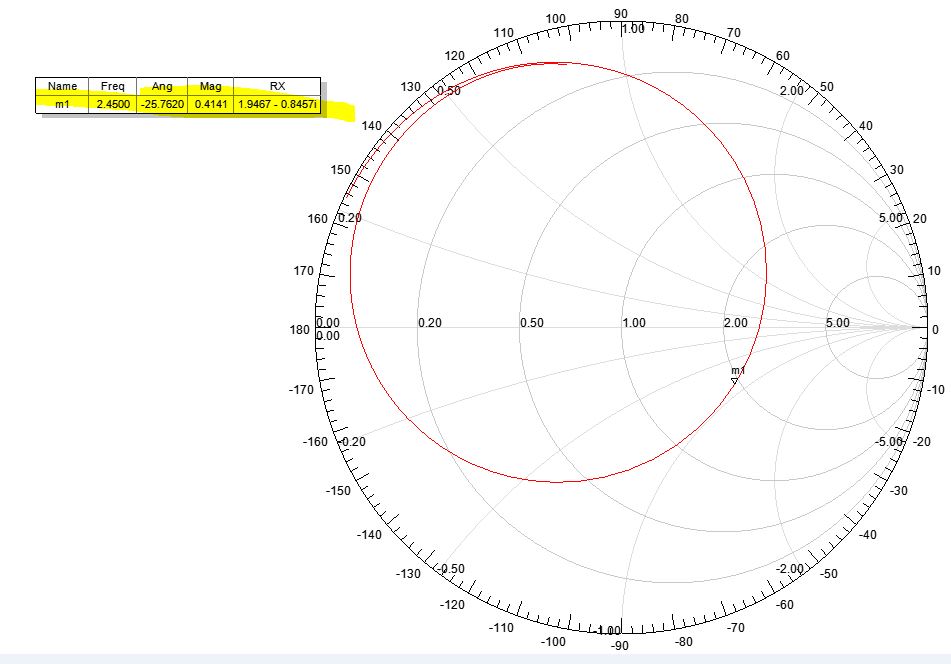

请教大家问题，在smith图上的m1点的S11回损值怎么计算。
虽然可以直接看VSWR,但是我想知道，怎么从smith图上计算出S11。
非常感谢，大神！
pozar的微波工程，第57页有一个例子
最后一项是输入阻抗的归一化值。去归一化后就是输入阻抗。然后就能求出反射系数。
有更直接的方法，比如说m1那点位于所测量的频率，那么m1和圆心的距离与圆的半径比值就是S11的绝对值，而S11的相位也可以从smith圆图上直接读取。
你去看看史密斯圆图是怎么画出来的就知道了
看微波技术基础关于smith原图那一章，有公式
发发反反复复对对对
