基于RF芯片CC2510的无线传感器网络节点设备设计

1 引言

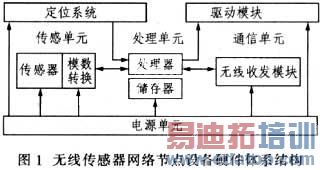

      随着微电子技术、计算机网络技术和通信技术的发展，无线传感器网络日渐成为互联网领域研究的热点之一，无线传感器网络具有“无处不在”和节点数量庞大等特点，适用于军事、智能家居、环境监测和预报、医疗护理、建筑物状态监控、工业控制领域，无线传感器网络节点设备是构成无线传感器网络的基础，基本组成和功能包括如下几个单元[1]：传感单元（由传感器和模数转换功能模块组成）、处理单元（由嵌入式系统构成、包括CPU、存储器等）、通信单元（由无线通信模块组成）和电源单元，如图1所示，此外，可选择的其他功能单元包括定位系统、移动系统及电源自供电系统等，通常，此类设备具有微型、低功耗、低成本、可扩展性、高安全性等特点。


2 CC2510的功能及内部结构
2.1 功能
       CC2510是Chipcon公司于2005年11月推出的一款2.4GHz射频收发器，该器件成本低，包含UHF RF收发器和高性能低功耗8051微控制器，集成了32KB在系统可编程Flash和外设内嵌4KB SRAM，CC2510功能强大，拥有128位AES安全协处理器和DMA功能；系统时钟是16MHz片内RC振荡器或26MHz晶体振荡器，实时时钟采用低功耗32.768KHz晶体振荡器或内部34KHz RC振荡器，具有高灵敏度（10kb/s下为-100dBm）和较高的接收灵敏度和阻塞功能，支持2-FSK，GFSK和MSK等调制方式；支持数字RSSI/LQI，工作电压2.0V-3.6V；具有21个通用I/O接口、两个UART/SPI接口和可编程看门狗计时器，片内有1个16位定时器和3个8位定时器，真正的随机号码发生器，支持硬件是，有两个数据指针。CC2510采用Chipcon公司的Smart RF 04技术，以0.18μm CMOS工艺制成，只需极少外部元件就可以构成性能稳定且功能极低的片上系统（SoC）。CC2510的选择性和敏感性指数优越，可确保短距离通信的有效性和可靠性，除上述特点外，该器件还包含8路8-14位ADC，具备4种灵活的降功耗模式，从休眠状态到工作状态的过渡时间非常快，内嵌温度传感器，非常适合作为无线传感器网络节点设备。
2.2 CC2510内部结构

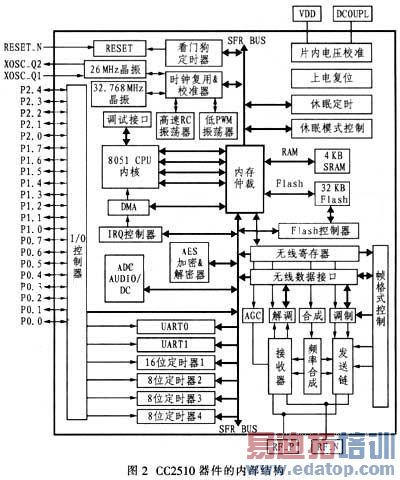

       CC2510器件的部结构如图2所示，其中CC2510的处理器采用兼容8051单片机内核的结构及指令系统，该内核通过3种不同的内存访问总线（SFR，DATA和CODE/XDATA）对内存进行访问控制，SFR总线负责将所有的外设同内存仲裁相连接，还负责CPU与射频寄存器之间的交互，此外，在系统中还存在有一个处于核心地位的设备——内存仲裁。内存仲裁通过SFR总线将CPU、DMA模块、存储器以及其他外设连接在一起。内存仲裁通过4个内存器指针选择接入SRAM、Flash存储器或者SFR寄存器。系统通过中断控制器维护4种不同优先级的18个中断源，这些中断源被分成6组，每组关联一种中断优先级。为降低功耗，系统可支持4种工作模式，表1给出了这4种工作模式的特点和状态。

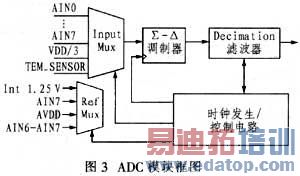

      CC2510包含有8路8-14位ADC，支持单端输入和差分输入两种模式，能够采用可选正向参考电压，ADC中还包含了一个温度传感器通道，可以直接连接片内集成的温度传感器，ADC的输入端口复用通用I/O端口的P0部分作为AIN0-AIN7端口，图3给出了ADC模块的框图，CC2510的ADC转换结果一般为13位，这些结果通常存储于ADC数据寄存器ADCH及ADCL中，ADC转换结束能够触发自己中断，即便是由于在ADCH与ADCL之间读取而造成ADC无法访问数据寄存器，并因此丢失了转换数据，中断仍会被触发。


       天线接收的射频信号经过低噪声放大器和I/O下变频处理后，中频信号只有2MHz，此混合I/O信号经过滤波、放大、AD变换，自动增益控制、数字调节和解扩，最终恢复出传输的正确数据，发射机部分基于直接上变频，CC2510的发射部分基于RF频率的直接合成。频率合成器包括一个完整的片上LC压控振荡器和一个90°得相移器，产生接收模式时下变频器作为合成器、AD时钟和数字部分时钟的参考频率，系统使用SFR（特殊功能寄存器）寄存器作为接口为来自CPU的数据进行缓冲，寄存器的配置和状态可以从寄存器映射存储器XDATA中查询。数字基带信号支持通道配置，包处理和数据缓冲，片上的电压校正器产生一个校正过的1.8V供电电压。


3 无线传感器网络节点设备设计
3.1 硬件设置

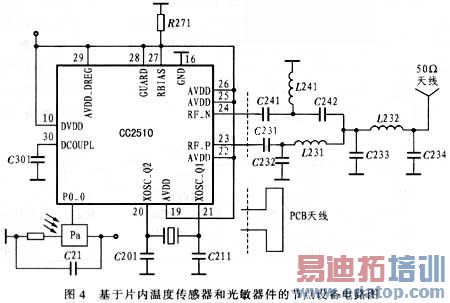

       针对无线传感器网络的特点，依据CC2510的内部结构，针对器件内部已嵌入的温度传感器，添加其他传感器件，可以设计基于多传感器的无线传感器网络节点设备，图4给出了基于片内温度传感器和光敏器件的温度-光强传感器的节点设备电路图，其中Pa为光敏电阻，C21为去耦电容，器件本振信号可由外部有源晶体提供，也可以由内部电路提供，由内部电路提供时需外加晶体振荡器和负载电容，电容的取值取决于晶体的频率及输入容抗等参数，该设备可采用3.0V电池供电。



       射频输入/输出匹配电路主要用来匹配器件的输入/输出阻抗，使其输入/输出阻抗为50Ω，发射部分经过前端π型匹配网络向50Ω垂直天线馈电，如果不希望采用上述匹配网络，可以采用T型PCB天线直接与器件相连。
3.2 软件设置

       软件设置主要包括三个方面：主机调度函数、数据采集与处理方式、射频数据收发处理函数，对于应用多传感器的传感器网络节点设备，主机调度函数可以采用有竞争的中断方式进行全局调度，数据采用与处理方式依据硬件自身特点实现，希望通过描述性语言给出主机调度函数的实现思想：

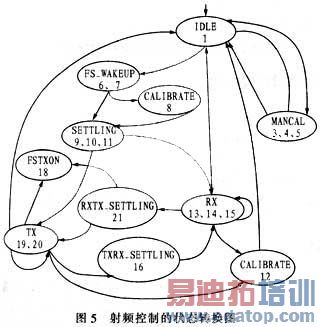

       CC2510内置一个可以在不同操作状态（模式）之间转换的状态机，应用该状态机，可以通过使用写入指令来实现状态之间的转换，图5给出了射频控制的状态转换图。这里借用MARCSTATE状态寄存器中读出的状态字作为各个状态的标识。


       在节点工作过程中，设定两个激活状态：接收（RX）和发送（TX），通过CPU向RFST寄存器中写入SRX和STX指令来实现状态的迁移。当RX被激活时，器件将处于接收状态，直至RX终止定时器超时或成功地收到一个包。如果射频控制及当前位于发送状态，并且SRX写入，当前的发送状态被中止，开始向RX过渡。如果射频控制器当前位于RX状态，当STX或者SFSTXON命令发布时，如果是畅通的信道就进入TX状态，如果信道不畅通，器件仍将处于RX状态，在任何时候，SIDLE命令总是能够迫使射频控制器进入空闲状态。
       注意：由于使用了PQT、CS、最大同步字长和同步字评价模式，可以有效减少探测到错误同步字的可能性。在成功地接收到数据包以后，射频控制器将根据系统设置进入如下状态：
       IDLE：空闲；
       FSTXON：在TX频率时，频率合成器打开并且已经准确好，用STX激活TX；
       TX：开始发送开端；
       RX：开始搜寻一个新的包。
       类似地，当TX被激活时，器件一直处于TX状态，直到当前的包被成功地发送出，然后状态会根据MCSM1.TXOFF_MODE设置提示的状态改变。有关状态转换条件需要根据实际应用场合人为地选择设定，在此不再赘述。
4 配置传感器网络节点间的通信
       根据CC2510的特点，可以人为设定MAC层协议以完成节点间的通信，从而构成星型或者网型（MESH）无线传感器网络，本文设计了一种基于载波侦听、冲突避免机制的可变包长的MAC层协议—— MAC_S，采用8bit地址标识各个无线传感器节点，该协议支持基于RSSI的LQI链路质量描述、物理层采用曼彻斯特码编码的2-FSK调制方式，在这里，可以利用CC2510中通过软件设定让信号通过一个高斯滤波器，从而产生一个GFSK调制信号，限于篇幅有关这一MAC层协议的细节将另撰文论述，这里仅简单介绍包格式及其处理过程，图6给出了上述MAC_S协议的包格式。


       其中，4字节引导字用于标识报文开端，同步字用于提取同步信息，包长度通常包括自身在内的后续地址和载荷报文长度，校验域通过CRC-16算法进行校验，在发送模式下，包处理器过程如下：发送的数据帧被送入RAM中的缓存区进行相应的帧打包操作，取发送净荷依据转发表填入地址并计算包长度，将一定数量的可编程的开端字节，MAC_S协议用4个开端字节，然后添加两字节的同步字，在数字据中计算和加入CRC校验和并发送出去，在接收模式时，包处理支持将会分解数据包：首先进行开端检测、提取RSSI信息，然后进行同步字检测，接着检测地址、进行地址长度匹配并计算和检查CRC。最后将数据净荷提交上层进行处理，从而完成一次接收交互。

5 结束语

       CC2510是一款高集成度的工业用射频收发器，其MAC层和PHY层可以适用于多种协议标准，工作于2.4GHz工业、科研和医疗频段。通过添加简单的外设，可构成功能强大的传感器网络节点设备。Chipcom公司在推出芯片的同时，还提供该器件的系列评估软件-Smart RFStusio。通过该软件设置可以对器件进行性能和功能测试，方便用户进行二次开发。
