41所推出新一代矢网AV3629D
录入：edatop.com 点击：
AV3629D微波矢量网络分析仪是四十一所在多年研制经验和技术积累基础上推出的一款新品，可满足微波网络日益增长的测试需求。整机具有快速扫描、大动态范围、低迹线噪声和高稳定性等特点，采用嵌入式计算机模块和Windows操作系统组成的软硬件平台、高度集成的激励信号模块和四通道幅相混频接收模块、功能强大的误差修正校准软件，可实现45MHz～20GHz频率范围内网络S参数的快速、精确测量，广泛应用于元器件、雷达、航天、通信等领域。
主要特点：
◆ 具有频响、单端口、响应隔离、全双二端口SOLT、全双二端口TRL校准等多种校准方式
◆ 具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式
◆ 具有多达32个显示窗口，每个窗口同时显示多达8条轨迹
◆ 具有USB、GPIB、LAN、标准并口和VGA显示接口
◆ Windows XP操作系统，中文菜单，兼备英文菜单选项
◆ 系统动态范围大
◆ 功率扫描范围宽
◆ 8.4英寸真彩色高分辨率LCD显示
◆ 具有多种选件：时域测量选件、源通道内置程控衰减器选件、测试装置可配置选件

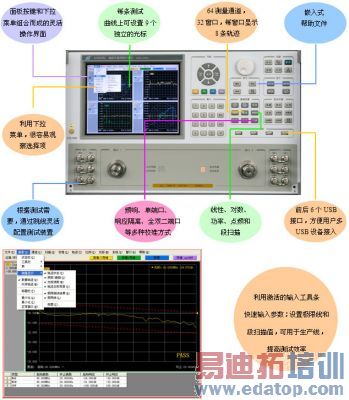

直观的用户界面便于操作，还可提高测试效率
利用面板按键、鼠标或两者的组合可有效引导分析仪的使用，在Windows环境下操作快速、直观，提高了工作效率。

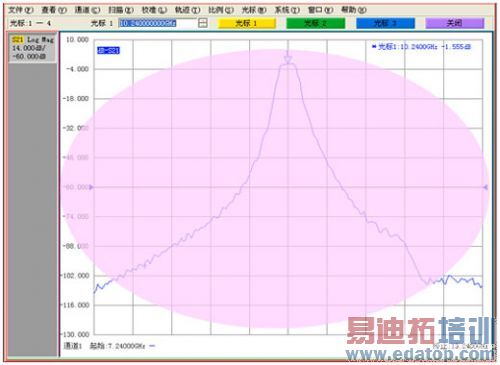

大动态范围
采用基波混频提高了动态范围，可满足用户不断增长的测试需求。
功率扫描
功率扫描范围高达25dB，会同源通道衰减器选件可方便测量和表征放大器的增益压缩特性。

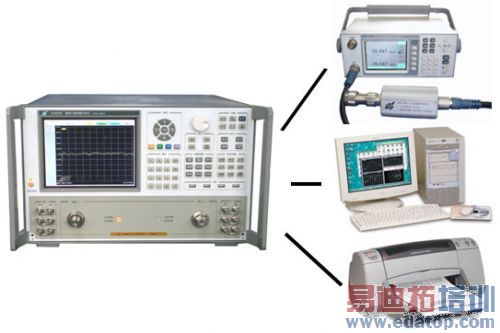

外设接口丰富，灵活实用
采用兼容PC的嵌入式计算机模块和Windows操作系统组成的软硬件平台，实现了测试仪器和个人计算机的完美结合。用户可以利用丰富的I/O接口，包括GPIB、USB、LAN和并行接口，实现数据通讯的最佳选择。

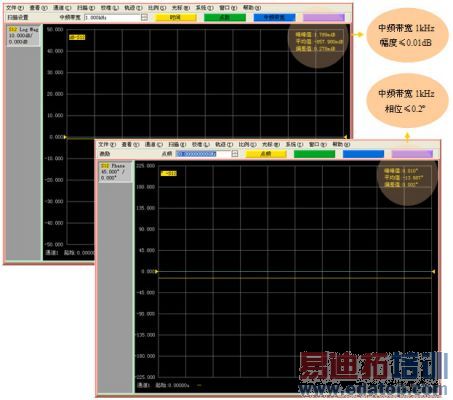

迹线噪声小，提高测量精度
迹线噪声小，大大提高了测试精度，可满足用户精确测量的需要，特别有助于小插损器件的精确测量。

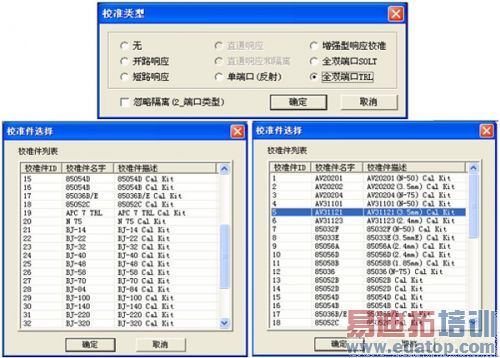

校准类型灵活可选，兼容多种校准件
具有响应校准、响应与隔离校准、单端口校准、全双端口SOLT校准、全双端口TRL校准等多种校准类型，可选择同轴3.5mm校准件、N型校准件以及波导等多种校准件，方便不同接口器件的测试。

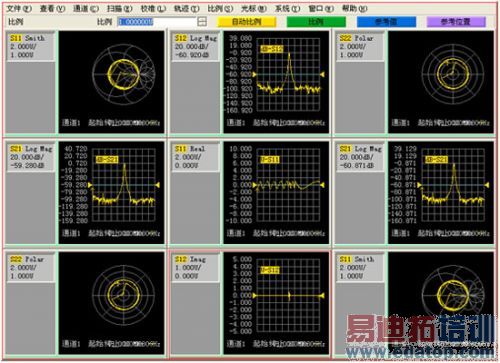

多窗口显示所有测量通道
具有多通道和多窗口显示功能，可实现多条扫描曲线的同时显示，结果观测更加直观，使用更加方便。最多支持64个通道，最多可同时显示32个测量窗口，每个窗口最多显示8条轨迹。
自动化测试在测试过程中可节省大量时间，利用灵活的自动化环境能够有效降低测试成本：
利用SCPI命令对矢量网络分析仪进行控制，完成自动化测试
直接从矢量网络分析仪或外部PC机通过LAN或GPIB接口执行代码，网络分析仪可作为测试系统主控机
应用程序可直接在网络分析仪上运行，无需外部PC机

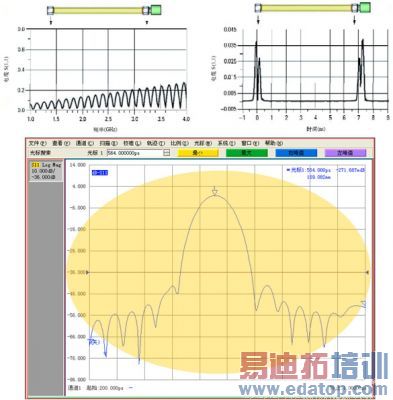

时域分析可对设计进行全面表征
时域测量选件可方便实现测量结果频域和时域之间的切换，用之确定器件、夹具或者电缆中的不连续点位置，实现故障精确定位。

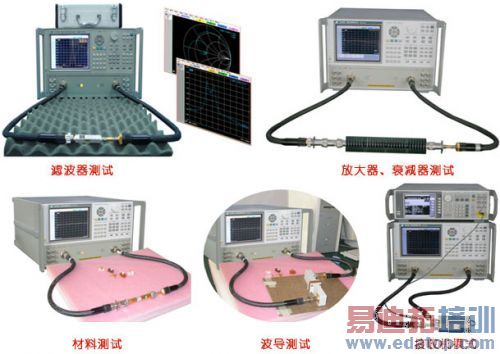

典型应用
AV3629D微波矢量网络分析仪一次测量可同时获得被测微波网络的幅度、相位和群时延特性，其卓越性能和强大测量功能可满足诸多微波网络特性的测量需求。广泛应用于微波元器件、组件和部件的S参数测试等领域。
技术规范
| 频率范围 | 45MHz～20GHz |
| 频率分辨率 | 1Hz |
| 频率准确度 | ±1ppm(23℃±3℃) |
| 输出功率 设置范围 | -25dBm～0dBm(标准配置) -75dBm～0dBm(源通道内置程控衰减器选件) |
| 系统动态范围¹(db) (标准配置) | 45MHz～500MHz 90 500MHz～2GHz 115 2GHz～10GHz 116 10GHz～20GHz 117 |
| 系统动态范围¹(db) (源通道内置程控衰减器选件) | 45MHz～500MHz 88 500MHz～2GHz 113 2GHz～10GHz 114 10GHz～20GHz 115 |
| 反射跟踪²(db) | 45MHz～2GHz ±0.10 2GHz～10GHz ±0.05 10GHz～20GHz ±0.05 |
| 传输跟踪²(db) | 45MHz～2GHz ±0.105 2GHz～10GHz ±0.05 10GHz～20GHz ±0.10 |
| 有效方向性²(db) | 45MHz～2GHz 44 2GHz～10GHz 44 10GHz～20GHz 40 |
| 有效源匹配²(db) | 45MHz～2GHz 38 2GHz～10GHz 30 10GHz～20GHz 30 |
| 有效负载匹配²(db) | 45MHz～2GHz 44 2GHz～10GHz 44 10GHz～20GHz 40 |
| 有效方向性³(db) | 45MHz～2GHz 46 2GHz～10GHz 46 10GHz～20GHz 42 |
| 有效源匹配³(db) | 45MHz～2GHz 40 2GHz～10GHz 32 10GHz～20GHz 32 |
| 有效负载匹配³(db) | 45MHz～2GHz 46 2GHz～10GHz 46 10GHz～20GHz 42 |
| 扫描时间(扫描点数为201点) | 中频带宽 35kHz：≤250ms 10kHz：≤260ms 1kHz：≤2.5s 300Hz：≤3.0s 100Hz：≤4.5s 30Hz：≤8s 10Hz: ≤24s |
| 测量点数 | 1～16001 |
| 中频带宽 | 最小1Hz，最大40kHz，以1、2、3、5、7步进，共计29种 |
| 端口接头形式 | 3.5mm(阳头)，系统阻抗50欧姆 |
| 测量端口数 | 2个 |
| 测量接收机数 | 4个 |
| 可配置的测试装置 | 选件 |
| 参考电平幅度设置 | 设置范围：±500dB，设置分辨率：0.001dB |
| 参考相位设置 | 设置范围：±500º，设置分辨率：0.01º |
| 时基参考输入 | 输入频率：10MHz±10Hz，输入电平：-15～+20dBm |
| 时基参考输出 | 输出频率：10MHz±10Hz，输出电平：+13dBm±4dB |
| 数字接口 | USB接口、RS232串口、GPIB接口、标准并口、VGA接口、LAN接口 |
| 本振输出(选件) | 频率：1GHz～20GHz，功率：-3dBm～+7dBm(典型值) |
| 操作系统 | Windows XP |
| 显示方式 | 8.4 英寸高亮度液晶 |
| 测量域 | 频域、时域(选件) |
| 外形尺寸 | 宽×高×深：478mm×284mm×545mm |
| 功耗 | ≤330W |
| 重量 | ≤33kg |
| 1. 测试条件为：功率设置0dBm，中频带宽1Hz，平均8次；标准配置下2~20GHz系统动态范围典型值可到-120dB；环境温度为23℃±3℃ 2. 测试条件为：功率设置-5dBm，中频带宽10Hz；采用AV31121或Agilent 85052D校准件，戈尔FB0HA0HB025.0/ FB0HA0HC025.0或Agilent 85131F测试电缆；环境温度为23℃±3℃ 3. 测试条件为：功率设置-5dBm，中频带宽10Hz；采用Agilent 85052B校准件，戈尔FB0HA0HB025.0/ FB0HA0HC025.0或Agilent 85131F测试电缆；环境温度为23℃±3℃ |
订货信息
主机：AV3629D微波矢量网络分析仪
标配：三芯电源线1根、USB鼠标1只、用户手册2本、随机编程光盘1张
选件：
| 序号 | 名称 | 型号 | 数量 | 说明 |
| 1 | 3.5mm校准件 | AV31121 | 1套 | 用于整机校准 |
| 2 | 测试电缆 | FB 0HA 0HB025.0 | 1根 | 用于整机测量 |
| 3 | 测试电缆 | FB 0HA 0HC025.0 | 1根 | 用于整机测量 |
| 4 | N型校准件 | AV31101 | 1套 | 用于整机校准 |
| 5 | 3.5mm/7mm测试电缆 | FB 0HA 0HD025.0 | 2根 | 用于整机测量 |
| 6 | 时域测量选件 | 用于时域测量，可确定器件、夹具或电缆中不连续位置并进行分析。 | ||
| 7 | 源通道内置程控衰减器选件 | 2个 | 可以将端口设置功率范围扩展到-75dBm，用于端口功率的扩展。 | |
| 8 | 本振输出选件 | 可以输出宽带扫频信号，在天线等测试系统中提供本振信号。 | ||
| 9 | 测试装置可配置选件 | 在前面板配置灵活的跳线，可以把诸如放大器、衰减器等 测试器件接入网络仪，并提供内部接收机直接输入口 |
