R&S 发布新型数字基频信号录制仪器IQR

R&S 发表了新产品IQR：数字基频IQ信号录制仪器，IQR 可以经由数字基频IQ信号介面来即时的录制、储存、与无失真的播放所录制之数字射频信号。当IQR测试仪器结合了来自于R&S 的射频信号发生器、射频信号扫描、与无线网络分析仪等功能之相关仪器，IQR 可以完整重复播放所录制的RF 射频电路来让工程人员做分析， IQR 将在电视影音广播测量、手机通讯、国防通讯、与汽车工业等业界，被特别证明为一个最佳的RF射频信号录制工具，IQR 它的高度只有19.5吋的一半，目前IQR的取样频率Sampling Rate 可达到66M sample/秒，可支持录制资料容量可达到270Mbyte/秒的Solid硬件装置。

edatop.com

R&S 可支持即时的数字射频信号之资料录制功能，由于独一无二的IQR的结合了传输速率、轻巧与坚固，它是一台非常适合于在音广播测量、手机通讯上进行移动测量与录制相关的RF射频信号，并结合了相关的信号产生器，提供重复性的RF射频信号的测量需求。此外，IQR 也可以提供在宽频域与渐歇性/ 偶发性的射频信号来进行即时录制，然后来进行分析。

为了可以获得连续的RF数字射频信号的分析，使用者需将IQR藉由数字IQ的介面连接到FSVR频谱分析仪或是TSMW无线网络分析仪，再与信号产生器结合来进行相关录制与测量分析，IQ介面简单定义了两个参数于FSVR / TSMW 与IQR 之间来进行录制与播放之作业，在这期间可以透过不同形式的触发方式来进行基频IQ资料的录制，其触发方式包含了手动方式、IQ信号位准等触发方式，IQR 也整合了乙太网络的介面，可以允许进行远端仪控或是资料传输等作业，在仪器前端的两个USB介面与触碰式萤幕等功能更增进了使用者做资料存取的使用介面。

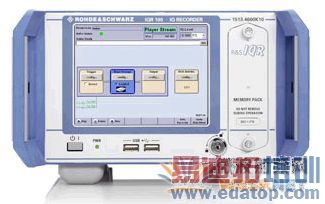

R&S IQR20 与IQR100 两种型号都拥有轻巧的外型，其高度只有19吋的二分之一，其IQR20可支持的资料取样率可以达到每秒20Msamples的经济型IQ资料录制器，此外它可以结合的硬件储存装置(HDD)，其容量可以达到1TBtyte的容量，其存取率可达到每秒80MByte。此外，IQR100可支持的资料取样率可以达到每秒100Msamples 的高性能型IQ资料录制器。它可以Solide-State 的硬件储存装置(SSD)，其容量可以达到1TBtyte 的容量，其存取率可达到每秒270MByte。由于目前的架构其取样频率限制在每秒66Msamples，最后所有的IQR的硬件储存装置可以简单与轻易的拔取抽换。

ROHDE & SCHWARZ 罗德史瓦兹

ROHDE & SCHWARZ 为来自德国的国际性专业测量设备制造厂商，在无线通讯测量、广播发射系统、无线电通讯监测／定位、任务型通讯设备系统及设备校验等领域拥有领导级地位。
