升特公司的“通电即用”RF平台最便于遥控与遥控无钥匙进入应用的设计

2011年2月15日，加利福尼亚州卡马里奥市——在模拟和混合信号半导体领域领先的供应商升特公司（Semtech）（纳斯达克: SMTC）推出了一个新型“通电即用”（power-and-go）的射频（RF）平台，这是一个易于使用的低功耗、高性价比的集成化射频解决方案，可替代IR（红外）和RF的分立设计，用于消费、家庭/建筑自动化中的单向遥控无钥匙进入（RKE）和遥控产品，以及有源RFID应用，如船运和资产跟踪系统、专利监控系统和社区警报等。

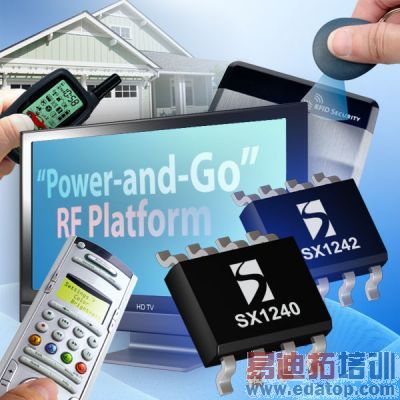

新款SX1240与SX1242是ISM频段的RF发射器，设计人员采用这个完全集成化的解决方案，仅需一只外接晶振和与网络所需阻抗相匹配的天线，就拥有了真正的数据入/RF出的能力。方案中集成了一种“通电即用”模式，预先设置为使用434 MHz和868 MHz (SX1240) 或 345 MHz (SX1242)，不需要使用微控制器（MCU），因而简化了设计，减小了系统尺寸，并降低了成本。它们还可以采用各种低成本的天线技术，无需天线重新调整，从而进一步简化了设计。SX1240与SX1242可以与升特公司的小功率SX1239 RF接收器配对使用，构成一个完整的射频方案。所有三款器件均具有非常高的工作效率和低的睡眠模式耗电量，这就延长了电池寿命，使它们成为了小型钮扣电池和能量获取传感器的理想方案。



升特公司工业模拟产品系列的营销总监Marc Pegulu表示：“这个新的RF平台为设计人员提供了一个非常易于使用而且性价比很高的解决方案，用于新兴的单向遥控、RKE和有源RFID跟踪产品。这些器件有高集成度和‘通电即用’模式，用分立RF方案的成本提供了集成化射频方案的性能。”



SX1240发射器在418、434和868 MHz的免许可ISM频段工作，采用高达100 kb/s的FSK与OOK调制格式。为了给设计提供更高的灵活性，SX1240提供了两种应用模式。在“通电即用”模式下，它无需使用MCU，只需简单地设定控制管脚，就可以预先配置为一个434 MHz的OOK发射器，或一个868 MHz的FSK发射器。在“高级”模式下，SX1240可以与一只MCU配合使用，通过一个双线接口进行编程，供那些需要定制输出功率、调制格式、工作频道和其它通信参数的设计使用。



SX1240可配置为+10dBm输出功率，此时电流强度为 16.5 mA（典型），或者0 dBm输出功率，此时电流强度为9 mA（典型），睡眠模式电流为500 nA（典型），可见耗电超低，能够延长电池寿命。鉴于SX1240耗电超低，因此非常适合极限电流为20 mA的钮扣电池应用。SX1240与SX1239 RF接收器共用时，可获得130 dBm的高链路预算，能采用非常小的天线，这就进一步减小了整个设计的尺寸。



SX1242发射器与SX1240特性相似，但是在345 MHz ISM频段工作，采用最高10 kb/s的OOK调制格式。SX1242亦提供“通电即用”模式（预配置为345 MHz的无微控制器式运行）和“高级”模式，+12dBm输出功率时电流强度为22 mA（典型），睡眠模式时电流为500 nA（典型），可见耗电超低，与SX1239 RF接收器联合使用，可提供132 dBm的高链路预算。



SX1240与SX1242发射器均可与升特公司的SX1239 RF发射器配对使用。SX1239可以在较宽的频率范围内工作，包括345 MHz、418 MHz、434 MHz、868 MHz和915 MHz ISM频段，并使用FSK、GFSK、MSK、GMSK和OOK调制格式。SX1239可在1.8V～3.6V工作电压下提供恒定的RF性能。另外，高线性接收器链和高阶数字通道滤波器消除外部SAW滤波器的需求，因而降低了外接元件的成本，而且，它仍能满足ETSI和FCC的监管要求。该接收器还集成了VCO振荡器、PLL环路滤波器以及一个RF开关，进一步降低了总材料费用。SX1239与升特公司的SX1231和SX1233收发器保持软硬件兼容，因此易于迁移到双向的遥控无钥匙进入和遥控应用。



SX1240、SX1242和SX1239通过了全球监管标准的认证。SX1240和SX1242采用小型的8针SOIC封装，SX1239则采用24引脚的QFN封装。



汽车：钥匙扣、车库开门器

家居与建筑自动化系统：无线警报、无线照明控制、无线门禁（钥匙扣、车库开门器）

遥控无钥匙进入：钥匙扣、车库开门器

机顶盒：RF遥控



SX1240 和 SX1242发射器（订货码分别为SX1240ISTRT 和SX1242ISETRT）可迅速量产，2500件以上成批购买时单价为0.58美元。SX1239接收器（订货码为SX1239IMLTRT）可迅速量产，3000件以上成批购买时单价为1.37美元。升特公司为这三种设备提供启动工具包。此外，升特公司提供全面的设计辅助，包括现场和工厂支持。有关数据表、批量价格、交付报价、评估套件和样品的信息，请访问公司网站http://www.semtech.com/info。





升特公司（Semtech）是为高端消费类、计算、通信和工业设备提供模拟和混合信号半导体的领先供应商。其产品的设计宗旨是造福于工程界及全球社会。公司致力于降低自己及其产品对环境的影响。公司内部的绿色项目努力通过对材料和生产的控制、降低资源消耗的绿色技术和设计来减少产生废物。公司的股票于1967年开始公开交易，目前以SMTC为标志在纳斯达克全球精选市场上市。更多资讯，请访问公司网站：http://www.semtech.com.
