Maxim推出可完全编程、多状态、双通道模拟和数字VGA

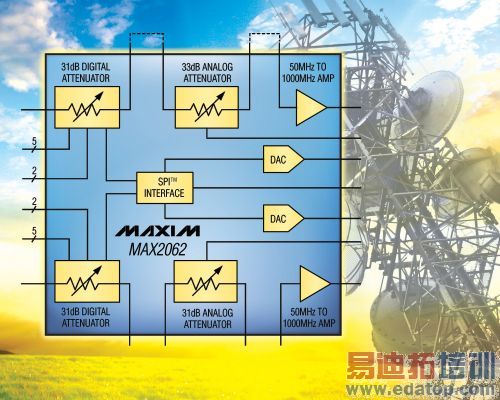

Maxim推出业内唯一的可完全编程、多状态、双通道模拟和数字IF/RF可变增益放大器(VGA) MAX2062。该器件易于控制，具有无与伦比的VGA性能、编程特性和元件集成度。与之前推出的单通道MAX2065类似，MAX2062也提供独特的“速射”增益选择功能，可为每通道选择四种定制的衰减状态。此外，器件还具有25ns的快速数字切换和极低的数字VGA过冲/下冲幅度。MAX2062还可通过SPI™接口控制片内8位DAC实现对两路模拟衰减器的调节。该器件是GSM/EDGE、CDMA、WCDMA、LTE和WiMAX®等所有2.5G/3G/4G 无线基础设施收发器中“快速响应”自动增益控制(AGC)电路的理想选择。

MAX2062可用作IF或RF通用VGA，能够与工作在50MHz至1000MHz频率范围的50Ω系统直接连接。由于每通道中的各级电路都具有各自的RF输入和RF输出，因此可以配置MAX2062以优化噪声系数(在级联结构中将放大器配置为第一级)或线性度指标(放大器配置为最后一级)，也可以在两个参数之间进行折中(放大器配置为第二级)。典型配置中(数字衰减器 模拟衰减器 驱动放大器)，级联结构具有64dB的总增益范围、19.4dB的最大增益和7.3dB的噪声系数。级联结构的线性指标也同样出色，具有+41dBm的OIP3、+56dBm的OIP2和+19dBm的OP1dB。在接收器应用中，优异的线性指标可直接提高接收器对强阻塞信号的抑制能力。二次和三次谐波失真(HD2和HD3)被分别限制在-55dBc和-72.7dBc。该性能简化了中心频率附近的谐波滤除设计要求，允许使用更为简单、性价比更高的滤波器设计。

器件独特的“速射”增益选择特性允许用户快速选择4种定制数字衰减状态中的任何一个，而不会产生通过SPI总线重新编程器件时所需的延时。此外，可以根据所需的状态数量，进一步将数字衰减器I/O减少5倍或2.5倍(5个控制位分别对比于1或2个控制位)。专有的8位控制DAC允许用户通过简单的SPI命令很容易地调节模拟衰减量(步长为0.12dB)。通过集成该功能，器件不仅省去了外部控制DAC和电压基准，还大大简化了整体设计。无需对额外的SPI外设进行编程，也无需在PCB布设额外的模拟控制线。

MAX2062在紧凑的单芯片中集成了九个不同的电路功能。与采用两片MAX2065 VGA的等效电路相比，该款最新的双通道VGA能够将电路的整体尺寸降低31%。这种节省成本和空间的特性使得对收发器价格和密度至关重要的下一代无线基础设施设计的实现成为可能。MAX2062采用48引脚TQFN无铅封装。
