FDTD:半径为正方网格边长的圆柱探针附近的场迭代

录入:edatop.com    阅读:
FDTD:半径为正方网格边长的圆柱探针附近的场迭代。
一探针为理想导体圆柱。柱半径为正方网格半径。此探针一方面不能作为细线作处理,
另外由于该圆柱不是电大尺寸,不能把圆柱体做阶梯网格近似。并且与圆柱一个网格处,

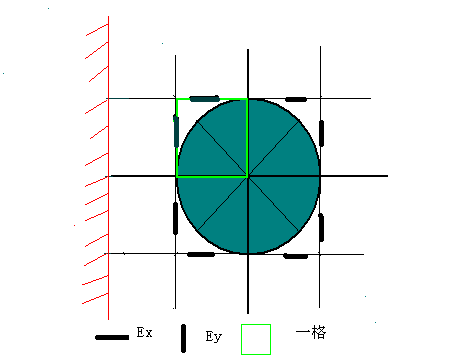

有无穷大导体平面。(附件为图)
在此情况下网格的Ex,Ey,Hx,Hy等等该如何递推?



我记得以前推过此中情况的公式,按照MAXWELL的积分形式,MAXWELL方程一边同样按照围
线积分,这样只剩下仅有的两项了(本来四项),导体曲面那边切向场为零没了,方程另
一边等效场仍然在网格中心,但积分面积是正方形面积减去直角为90度的扇形面积。就这
样吧!



对您的方法表示质疑。再次请教。
如果我把圆柱轴的x,y坐标作为0,您的方法求解的可能是出处于(1/2,1/2,k)处的Z向
场。这个位置应该处于导体内。而我的Ex(1/2,1,k)不在此位置,而且不是z向。Ey同样的
道理。



建议你读一下Dey和Mittra的文章就不会疑惑了。
Hz(1/2,1/2,k)并不为零是这一算法的核心。
Ex,Ey按正常方式迭代。
