中兴通讯CDMA2000软基站解决方案

           移动网络多场景应用对基站设备的需求
           移动网络的发展逐步渗透到社会生活的方方面面，对基站设备的适应性也提出了更高的要求，不仅是容量上大小可裁剪，以适应不同的应用场景，而且要求基站形态多样化，以适应更复杂的应用环境。目前多数运营商在通信基站的站址获取、机房建设上面临更大的困难，需要节省安装空间、灵活适应各种不同的安装场景。同时，网络覆盖要求室外点、线、面覆盖，话务量迁移，室内精细化覆盖等，催生了室内宏基站、室外一体化宏基站、微基站和分布式基站等多种形态基站。
           中兴通讯在3G基站的研发中，创新地推出了软基站解决方案，这是对传统建网概念的一次颠覆，采用同一种架构、不同的形态，满足各种应用场景。RRU（射频远端模块）摆脱了机房的约束，节省了馈线损耗，为运营商大大节省了建网成本与运维成本，而且还可以灵活、快速地建网，适应运营商多种覆盖场景需求，分布式基站的组网模式已经成为基站部署的重要选择。同时，中兴通讯基于软基站解决方案，推出了业界高集成度的宏基站解决方案，多频段、多制式合一，顺应了未来移动通信发展的潮流。
           分布式软基站产品形态
           中兴通讯分布式软基站由两种基本模块组成：BBU和RRU。分布式基站和传统基站架构对比如图1所示。

           BBU
           基带处理单元BBU对传统基站的基带部分进行了高集成度设计，使用19英寸机箱，高度仅为2U，是目前业界体积最小的BBU设备，占用机房空间小，可大幅降低机房土建和租赁费用；重量轻（<10kg），单人即可完成搬运或者安装，从而大量节省人工及工程实施费用。
           RRU
           远端射频单元RRU采用满足IP55标准的防护外壳，可以直接室外安装，支持抱杆、挂墙、上塔等室外安装方式；体积非常小（高×宽×深：500mm×320mm×172mm），室内应用时占用机房空间更少；重量轻（16.5kg ）且安装方式灵活，单人即可完成搬运和安装。
           通过上述两种基本模块与相关配套设备灵活组合，形成综合的站点解决方案，从而适应并满足运营商站址的安装要求，如室内外分布式安装、不同无线技术基站共站址等各种场景。
           分布式软基站应用方案
           中兴通讯分布式基站解决方案采用BBU与RRU分离，RRU分布式布置，多个RRU共享BBU资源的方式。该解决方案对机房空间需求少、易施工、节省电缆，既适用于城市、CBD人口密集地区，也适用于地铁/隧道、高速公路、农村、山区，还可用作盲点覆盖。
           BBU放置在ZXDU58 W121 M02室外电源柜中，用作室外安装。对于室内安装，在BTS站点，当现场有19英寸机架设备（如电源、传输或其他制式BTS等）且机架中有至少4U空间可用时，可考虑共用机架方式室内安装。室内安装的另一种方式是挂墙安装，BBU挂墙安装可以采用两种方式，一种是使用Hub柜挂墙，一种是使用简易挂墙件挂墙。
           RRU室内、室外安装方式基本一致，一般采用挂墙或抱杆安装方式。
           利用分布式基站灵活的安装、组网方式，可以形成丰富的覆盖解决方案，举例如下。
           室外热点区域、场馆的“面”覆盖方案
           室外覆盖采用室外型宏RRU，具有微基站的体积、宏基站的覆盖质量，满足密集城区、中心城区的室外覆盖需求，形成价值区域快速简约的绿色覆盖方案；同时，室外RRU可与室内覆盖系统共用基带资源，优化基带资源，实现灵活配置。
           高速公路和高速铁路的“线”覆盖方案
           逐步提升网络的覆盖范围和信号质量，提升用户体验，基于BBU+RRU的线覆盖方案适应区域性话务迁移场景，可充分利用基带资源，实现网络负荷均衡和动态调整。
           密集城区街角的快速“点”覆盖方案
           密集城市中一些天面和机房比较难以获取及没有现成光缆资源的地方，可采用BBU+RRU街道站覆盖方案，通过挂空铺设光缆，借助街道站BBU+RRU解决方案实现低成本覆盖。
           BBU+RRU精细化“室内”覆盖方案
           宏站室外穿透覆盖，满足基本的话音通信和低速数据业务需求，BBU+RRU+IDS室内解决方案能够实现更为经济灵活的室内覆盖：小功率RRU+室内分布系统；替代干放，消除噪声，提升覆盖质量；完全利旧现有室内分布式天馈系统，扩容方便。
           BBU+RRU话务迁移环境（候鸟区）覆盖方案
           满足城市功能区多样化的设置，顺应区域性话务迁移，负荷均衡，动态调整，实现基带资源充分利用，有效降低网络资产闲置率，节省机房投资，省电省设备省配套设施，成就资源节约型社会建设典范。
           宏基站产品形态
           ZXSDRBS8800
           ZXSDRBS8800是BBU+RRU的室内宏基站版本，BBU在机柜内部层叠设计，内置射频模块RSU，并可以同时与RRU通过光纤灵活组网，如图2所示。

           ZXSDRBS8900
           ZXSDRBS8900是BBU+RRU的室外型宏基站版本，BBU在机柜内部层叠设计，内置射频模块RSU，并可以同时与RRU通过光纤灵活组网，支持内置一次电源、传输、蓄电池，真正的室外一体化解决方案，如图3所示。

    BS8800和BS8900具有业界最高集成度，是业界占地最小的48CS室内、室外基站，占地面积分别为0.27m2和0.36m2；功能强大，支持多频段、支持向LTE平滑演进，支持多模共存；绿色环保，S111 CDMA功耗仅510W。

    BS8800、BS8900可以在满足城市宏覆盖的全部容量需求的同时，通过光纤连接RRU，满足附近的室内覆盖需求以及街角等宏覆盖盲区的深度覆盖，适用各种应用场景，特别是复杂的密集城区覆盖。

    宏软基站应用方案

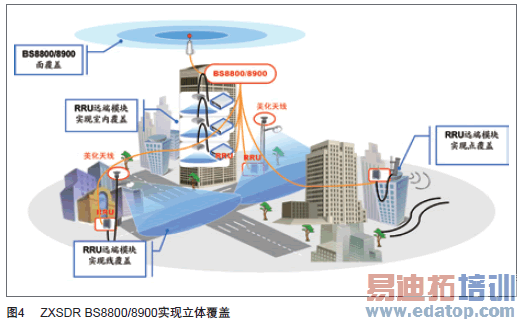

    通过ZXSDR BS8800/8900与RRU的灵活组网，可实现对密集城区的立体覆盖。BS8800/8900支持48CS，即使7载3扇满容量进行面覆盖，基站仍然有27载扇容量空间进行室内覆盖、线覆盖和街角等盲区点覆盖，如图4所示。

    小结

    中兴通讯软基站解决方案能提供灵活的安装、组网方式，有效解决运营商建设3G网络面临的机房空间紧张和获取站址的难题，帮助运营商快速低成本布网。三种基本模块BBU、RRU、RSU与相关配套设备灵活组合，能够形成综合的站点解决方案，从而适应并满足运营商多种多样的网络覆盖要求，提升网络服务质量，有效保护运营商建网投资。
