工厂无线监控系统解决方案
录入：edatop.com 点击：
一、项目简介：
随着我国现代化企业制度的普及和深化发展，企业的信息化建设不断深入，各企业特别是大中型企业都加快了信息网络平台的建设；企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。
数字视频以其直观性及易于存储、检索和共享的特性，成为企业可视信息管理系统的重要组成部分。企业可视信息管理系统是基于网络平台的有关企业安防、生产管理的视频数据的管理系统，它是传统视频监控系统在功能上的延伸和扩展，在通讯手段上的升级和进步，是未来工业电视、闭路电视系统的发展方向。它既不同于常规的企业信息（MIS）系统，又与MIS系统有着千丝万缕的联系，它们各有侧重，共同组成企业现代化管理的信息手段。
计算机系统的应用、普及，网络通讯技术及图像压缩处理技术以及传输技术的快速发展，使得安全技术防范行业能够采用最新的计算机、通讯和图像处理技术，通过计算机网络传输数字图像，可为实现现代化企业远程图像监控及联网报警系统提供高效可行而且价格低廉的解决方案。
为了满足厂区的治安环境监控及管理监控的安防需要，根据“人防、技防、物防相结合”的原则和“严密、合理、可靠、经济、完善”的设计思想，真正做到监控安全有效、管理及时到位，在有限的警力资源状况下，提高出警效率，合理配置警力，将治安犯罪消灭在萌芽状态，保证一方平安。天视通科技与xxx公司联合为该区域量身设计的“远距离无线视频监控系统”，建立以数字化无线视频监控为主的工厂视频监控监控系统，为工厂的安全、管理系统提高效率做出贡献。
二、设计目的和系统特性：
无线视频监控：才用最成熟的802.11B无线技术，解决不好附设线缆的困难。
热点覆盖：作为摄像机，完成无线视频的传输，同时提供接入节点，让其他设备接入。
分布式图像处理架构远程监控系统：该系统的前端设备独立完成图像采集、视频的压缩和传输，在整个系统中形成图像处理的分布式结构。
开放式网络和可扩展性：有了分布式图像处理结构，使每个前端设备作为网络节点不依赖集中控制点，它是基于聚合而不是分层原则的。这样，您在需要添加或者减少监视点时可在所需的地方添加前端设备，实现逐阶段扩展。并且在高度分布式监视点中，所有前端设备均跨多个设备进行管理。
无限延伸您的视野：该系统使用最节省的图像传输手段实现实时远程视频监控，让所有相关的工作人员不管身在何处，只要通过电脑和互联网就可以实时远程视频监视的任何监视点，达到人人可以远程视频监控视点的情况。
远程集中监控：变电站配变得设备的远程视频情况全部集中到调度中心，特别是画面发生变化（有人入侵、设备产生火花等）的时候，动态检测录像自动集中到调度中心。
一般防护：实现以往传统视频监控系统的功能（防盗、防火监控，管理监控，环境监控)。
三、远程视频监控系统结构
包括前端视频设、传输网络、图像显示和录像设备等3个主要部分：
1. 前端视频设备：包括视频源、数字编码设备、传输接口，分布式独立运行，独立完成图像采集、视频的压缩和远程无线的传输。
2. 传输网络：包括ADSL、宽带、专线、WIFI接入Internet设备、局域网的网线（有线和无线）和网络设备。
3. 图像显示和录像设备：主要是采用PC的架构，根据图像显示和录像的数量配置，而且根据实际的需求安装相关的软件。
四、网络摄像机分布及传输网络:
前端视频设备: 增强型MPEG4 CCD无线网络摄像机TS804WA
传输网络的分析:本方案所选用的前端视频设备的码流可以设定为300K~400K，需要根据网络状态来设定各个设备的码流，达到图像最佳效果，所以，需要全面计算各个网络节点的带宽，分析出整个网络的瓶颈。
全站网络状态结构分析图：

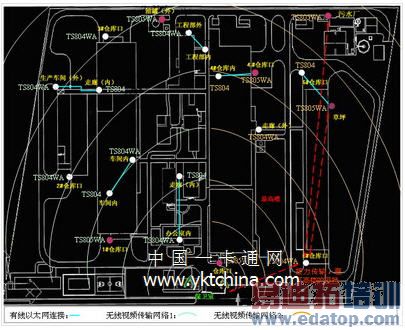

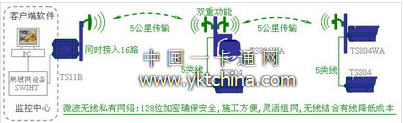

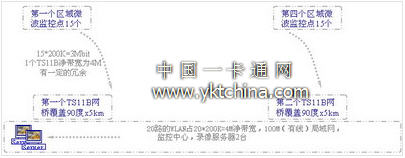

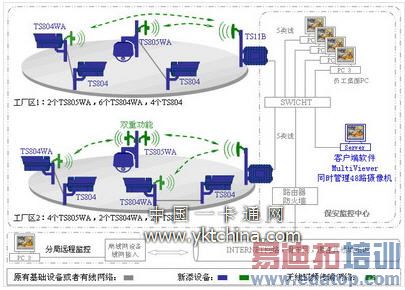

为了保证20个微波网络摄像机的高质量的信号传送到保安中心，微波无线摄像机通过2组WLAN的传输，这样就可以解决本远程视频监控方案的网络传输的所有瓶颈。本项目可以设定的平均码流为200K，这样就可以达到最好的效果设置，每路前端视频设备200K码流计算，按照以下计算公式，20个前端设备的总需要带宽为4M＋，这样在监控中心必须把20个摄像机分为2个区，每个区为不大于15个摄像机，分别用1台服务器(PC)监控
传输网络设备:本方案完全可以利用原来已有的网络设备，包括网络交换机和网线，只要在前端视频设备安装的有一个以太网接口（网线）就可以，如果以太网接口不够，在原来的网络上添加交换机和网线就可以。
图像显示和录像设备硬件配置:根据前面分析，本方案尽量利用运来的或者已经有的设备为原则。
保安监控图像显示设备和录像硬件配置要求
1.中央处理器(CPU)：Intel P4 2.4GHz(含)以上。
2.主内存：512MB (含) 以上。
3.內建160 GB(含)以上硬盘×2个,键盘，鼠标。
4.操作系统：Windows XP Professional Professional中文操作系統。
5.安装TOPSEE Player 客户端软件（1.0版）。
6.显示器17寸（含）以上彩色液晶显示器或者CRT显示器，解析度1024x768（含）以上。
7.同时显示16画面，前端摄像设备的最高图像配置的画面（分辨率352x244，25帧/秒)
8.实现（7*24小时录像）硬盘最小容量： 7天×10路×24小时×0.18G=302.4G
厂相关人员图像显示设备硬件配置(完全利用办公的PC来实现)：
1.中央处理器(CPU)：Intel P4 1.6GHz(含)以上。
2.主内存：512MB (含) 以上。
3.內建80 GB(含)以上硬盘×1个,键盘，鼠标。
4.操作系统：Windows XP Professional Professional中文操作系統。
5.安装TOPSEE Player客户端软件（1.0版）。
6.显示器17寸（含）以上彩色液晶显示器或者CRT显示器，解析度1024x768（含）以上。
7.同时显示16画面，前端摄像设备的最高图像配置的画面（分辨率为352x244，25帧/秒)。
五、系统设计依据及规范:
系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。此外，系统的总体结构以及各个子系统必须结构化和标准化，并代表当今最新的技术成就。
本设计将依据和参照以下的设计规范和要求进行：
《中华人民共和国公共安全行业标准》GA/T75-94。
《银行营业场所安全防范工程设计规范》GB/T16676-1996。
《通信电源和空调集中监控系统技术要求》原邮电部YDN 023-1996
《通信局(站)电源、空调及环境集中监控管理系统前端智能设备通信协议》(1999年3月)
《通信电源集中监控系统工程设计暂行规定》（YD5027-96）原邮电部
《智能建筑设计标准》（GB/T50314-2000）
《民用建筑电气设计规范》（JGJ/T 16-1992）
《建筑与建筑群综合布线系统工程设计规范》(GB/T50311-2000)
《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2000）
