面坐标系

录入:edatop.com    阅读:
初学建立面坐标系时,在选中的模型表面上单击鼠标左键,设定面坐标系坐标原点时,弹出一个窗口,显示:Face Coordinate Syetem can only be creatd on one selected planar face!,这是什么意思,我确实是先选中了一个面才点击的啊......新手不懂......



用的哪个软件都不写?



就是用的HFSS啊



楼主创建成功了没?选中后应该可以的,建议关闭后再打开创建试试



,还是不行,只要一在选中的表面单击鼠标左键,就会马上弹出之前我所说的那个窗口,不知道是不是我在操作上有错误...



我的HFSS版本为12.0。模型以长方体为例,在建立面坐标系,通过快捷键F选择长方体的顶面后,要选择坐标系原点
点击“建立面坐标系”命令后,可以注意下鼠标移动时状态栏对所选点的坐标实时显示。
若工作平面为xy,鼠标移动方式为3d,
则可以看到点坐标的z一直为0,而选得的顶面在xy平面之上(非xy平面上),所以所选原点坐标z应为立方体的高.

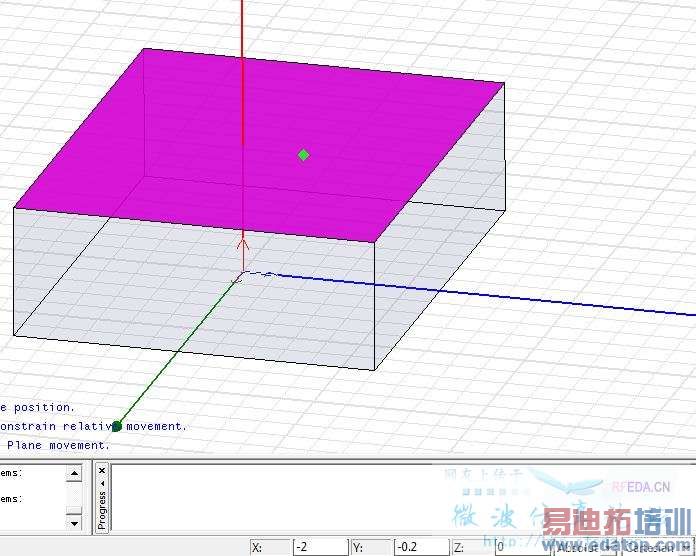

如图:

即选定的面是高亮的一面,而选择坐标原点却在xy平面上,这就是提示选择多个平面的原因。
解决方法:使选定的点在所选的面上。
比如:
1. 改变原模型位置,如可以试下建立立方体时,在第三个点的选择使鼠标向下拉(这样顶面就和xy平面重合上),再按照步骤操作,则不会提示错误。
2. 不改变原有模型位置,可以通过状态栏上的坐标,依次输入x,y,z(通过观察主窗口确保此点在选定平面上),选定原点后再定x轴方向,输入dx,dy,dz(同样确保此点在顶面上,即也可以建立坐标系。



多谢啊,弄明白了



高人无所不知在啊
