传输线和分立电容元件的混合匹配网络的pcb实现问题？

设计了一个传输线和分立电容元件的混合匹配网络，但是在画板子的时候，产生些疑问。
1、电容和传输线该如何连接，是将电容的焊盘算作传输线的一部分画呢，还是分开画。
2、只用分立元件设计的匹配网路，在画PCB时，元件之间的连线应该如何处理呢，画成50欧姆匹配，电长度的一半么。
请高人指点啊！



望有经验的人，指点指点，谢谢



能上图看看吗？有可事可以MSN我,peater@126.com是我的号，也可以发邮件给我。



恩，谢谢…………



1我作图的时候一般加上焊盘的一半到传输线上。效果还可以
2我一般就是用50欧的，射频扼流的时候会细点。
个人意见，仅供参考



谢谢啊。分立器件构成的匹配，器件之间的互联，线的长度和宽度该如何考虑，用50欧姆特性阻抗，长度是波长的一半么

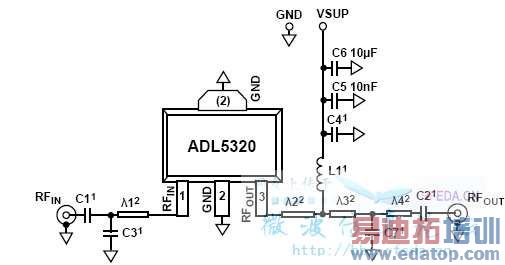

这是电路中用的一个电路，射频驱动放大器。该怎么画pcb呀



个人觉得除了传输线以外，另外的pad如果能够尽量短还是尽量短的好，多出来Pad也是有可能被近似为一条传输线的，你也得看看自己的工作频率和pad之间的可比性。
按照我的经验元件之间的连线自然是越短越好




谢谢



我也認同元件之間的連接線是越短越好，最好都不要有連接線。
