一个对仿真有意义的问题

录入:edatop.com    阅读:

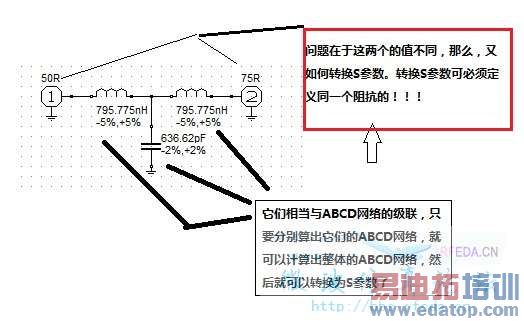

像这种源阻抗与负载阻抗不同的情况,如何求得电路的S参数



你要仿真求得还是测试测得?
仿真就把端口阻抗设置为50和75



我要仿真求得!我是想求得计算的方法,也就是想知道软件遇到这种情况他是怎么求网络的S参数的。因为S参数一般只能定义一个统一的系统阻抗比如50R,而上图中的两个端口的阻抗并不相同啊



两个端口归一化到不同阻抗就是了



能否给出具体的计算过程



用仿真软件仿真的话,里面都提取S参数,ABCD矩阵等等的都可以相互转换的。建议楼主好好的利用仿真工具来解决这些问题。



我想知道怎么算,而不是说怎么用软件仿真。用软件仿真容易,知道软件内部是如何计算难。由S转成ABCD的方法是射频的基础知识,这个当然明白。我说了这么就久,就是没人明白我的意思呢。说实话,本人只是想为将来写仿真软件,做点知识储备而已。只是写不写,能否写成,还没有把握,不好意思说出来



我的理解是:
你用非50欧端接得出的ABCD矩阵,算出的S矩阵是广义S矩阵



S参量和中间的网络,两边连接的传输线的特征阻抗都有关。
用S参量的定义计算S参量:
对于一个多端口网络,Sij=Vi-/Vj+ (其中 Sij为S矩阵的每个元,Vi-为i端反射电压,Vj+为j端入射电压,j端为激励端,除j端的网络端口都匹配)
所以你的问题(二端口),先把75欧 那个端口匹配,算出S11,S21,再把50欧 那个端口匹配,算出S21,S22 就可以了。(其中 50欧作为端口1,75欧作为端口2)



在对右边的那个电感的A矩阵归一化的时候,左边阻抗取50,右边阻抗取75,然后三个归一化A矩阵级联,再转化成S矩阵
