联想TD-SCDMA手机TD900拆解
录入：edatop.com 点击：
本站对联想公司生产的TDSCDMA手机TD900进行了拆解。这款终端支持3G(TD-SCDMA)与2G(GSM)手机网络、蓝牙、200万像素摄像头、CMMB地面数字电视等功能。TD-900采用2.4英寸的QVGA液晶屏，外形尺寸约为118.5mm×51.4mm×16.2mm，重132g。拆开TD900后可以看出，与超薄化相比，联想公司更注重于降低成本(见图1)。主电路板背面(电池侧)安装了TD-SCDMA/GSM通信芯片，正面(显示屏侧)则安装了CMMB 接收器、应用处理器及蓝牙收发器等(见图2) 。

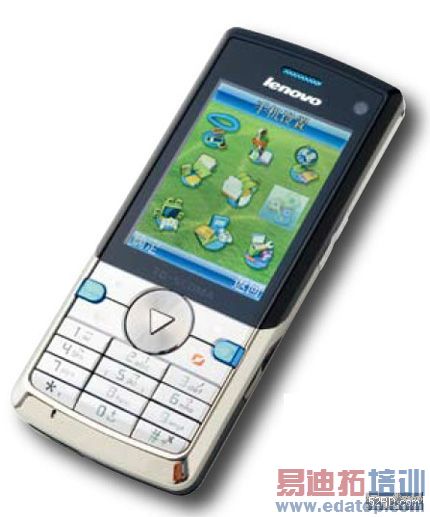

联想移动生产的TDSCDMA手机TD900
降低成本的两大措施
据协助拆解的技术工程师分析，TD900 降低成本的手段主要有两个：一是削减安装的元器件数量；二是采用低成本的元器件，这也是造成手机较厚的主要原因。机身内部的元器件基本上都直接安装在主电路板的正面与背面。而柔性印制板(FPC) 虽然有利于超薄化，但由于会导致成本增加，所以使用数量很少。TD-SCDMA/GSM 及蓝牙的天线电路板均直接安装在主电路板上。通过FPC 与主电路板连接的部件只有键盘电路板、液晶屏模块、主摄像头与副摄像头模块。

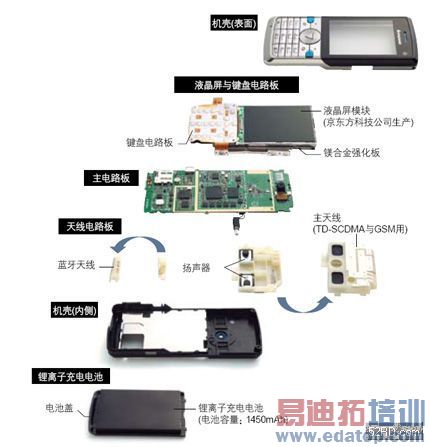

图1 TD-900 的内部结构
TD900中采用的TD-SCDMA与GSM基带处理器及CMMB解调器均来自展讯通信公司，TDSCDMA收发器是Ma x im公司的产品，GSM收发器则是由SiliconLabs公司生产的产品。
手机中用于充电的输入/输出接口等与外部设备相连的连接器采用的大多是低价器件；而设备内部用来连接部件的连接器则从可靠性出发，采用了日本公司的产品，这些连接器的厚度约为1.5mm、引脚间距约为0.4mm。
终端较厚还有其它原因。如液晶屏模块、键盘电路板与主电路板之间设置了看上去像是镁合金的强化板。TD-SCDMA/GSM主天线的厚度约有8mm，因此，专门对安装在其内的扬声器设置了缓冲材料，以调整其高度。而且，由于可支持手机电视功能，所以终端中采用的锂离子充电电池的容量较大，达1450mAh。电池的外形尺寸约为67.5mm×44.0mm×5.5mm。
手机中用于充电的输入/输出接口等与外部设备相连的连接器采用的大多是低价器件；而设备内部用来连接部件的连接器则从可靠性出发，采用了日本公司的产品，这些连接器的厚度约为1.5mm、引脚间距约为0.4mm。
终端较厚还有其它原因。如液晶屏模块、键盘电路板与主电路板之间设置了看上去像是镁合金的强化板。TD-SCDMA/GSM主天线的厚度约有8mm，因此，专门对安装在其内的扬声器设置了缓冲材料，以调整其高度。而且，由于可支持手机电视功能，所以终端中采用的锂离子充电电池的容量较大，达1450mAh。电池的外形尺寸约为67.5mm×44.0mm×5.5mm。
