为什么按照公式计算矩形贴片的尺寸会不符合呢
录入：edatop.com 阅读：

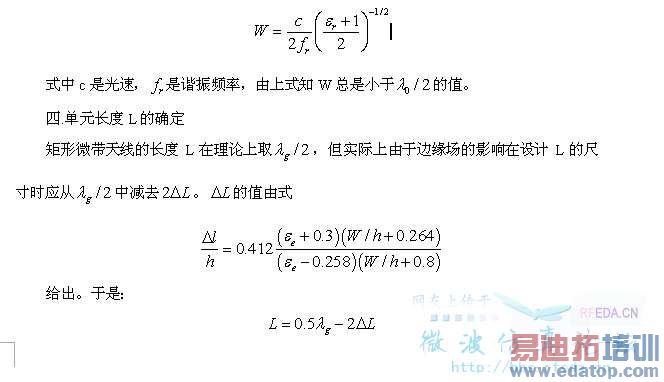

计算公式如图片，需要分别计算长和宽，我需要设计的频率为900MHz，介质基板的介电常数为2.65，h=0.8mm，计算出来的结果大概如下：贴片 W（宽）=123.4mm，L（长）=102.1mm，介质基板的宽Ws=164mm，长Ls=143mm，如果按照这个尺寸进行仿真的话，看S11曲线会完全不符合，与900MHz差很远。经过自己的不断调整，发现当把贴片的长和宽都设为L=102.1mm时，介质基板的长和宽都设为Ws=164mm时，这是的谐振频率就可以在900MHz附近。请问哪里设计得不对？而且看S11的值也太大了吧。-6db
有个程式叫Txline，是专门计算微带线参数的小软体，去试试看吧!!
另外，我的讲义你参考看看
yagamil……这个名字好像熟悉的一个日文名。
总之，那个公式是个理论公式，在实际设计的时候作为调试的初值就好了。后面还是需要调整的。s11和你阻抗性能有关，馈电在这个上面可是没有公式反映的，需要你自己去调整。
还是先看看输入阻抗，然后调节馈电点位置吧
计算L那条公式中不是减号的吗？ 减---2△L
呵呵。基于空腔模理论建立的公式的确不是很准。
上面的公式是基于传输线理论的吧？
