问一个10MHz功率放大电路匹配的问题

录入:edatop.com    阅读:
因为频率比较低,所以私以为应该是用电感电容来搭建他们的匹配电路的
设计采用负载牵引得到需要匹配的阻抗
然后将得到的阻抗匹配到50Ohm
现在遇到的问题是用smith圆图得到的匹配电路 都是理想电容电感搭建 而成
换成库里面 的实际 元件时,匹配的效果一经差到姥姥家去了
原因是实际电感存在电阻值,影响匹配结果
想问的是我这种匹配方法 可行吗?
那一般 比较低的频率匹配电路应该怎么设计?



的功放是宽频还是窄频?请具体讲讲应用在什么方面,输出功率及你想要用的管子,什么类别的(甲乙丙 或 A,B,C等)等其他背景。有图最好贴图。根据这些因素的不同匹配的方法可能大不相同。



同上,最好贴图



图不在上网的电脑上
用的是NXP的BLC273S用在短波发射机 频率在8MHz14MHz
明天把图弄回来再详细咨询!
管子本身是VHF250MHz左右的功率放大器
还有个问题就是不知道是不是管子不适合用于短波?
负载牵引得到的负载阻抗为0.46+j*0.983 已经接近于开路,不知道对不对



图没在上网的电脑上,明天把图搞过来再详细咨询
用的是NXP的BLC273S,记得好像是
管子提供的测试电路和应用是225MHz的,范围应该包括了短波
所以有一点还迟疑于不知道管子是不是能应用在短波
我要的频率是8NHz14MHz 主要是功率放大,B类尽量
用负载牵引得到的负载阻抗是0.46-j*0.893接近于开路了,不知道对不对?
在网上找了一些资料,很多用什么传输线变压器阻抗匹配的,还不是很了解其中的原理。忘高人指点



上图
第一个是负载牵引的电路图

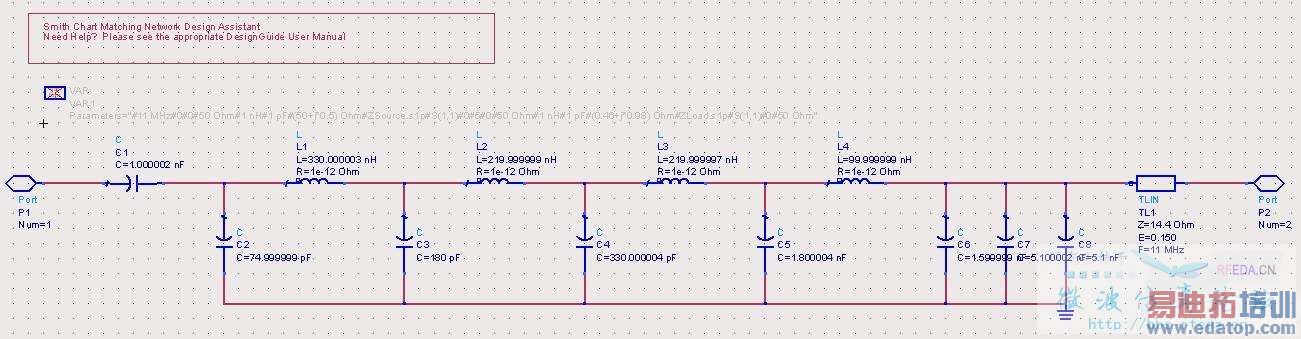

第二个是阻抗匹配simith圆图内的理想电感电容

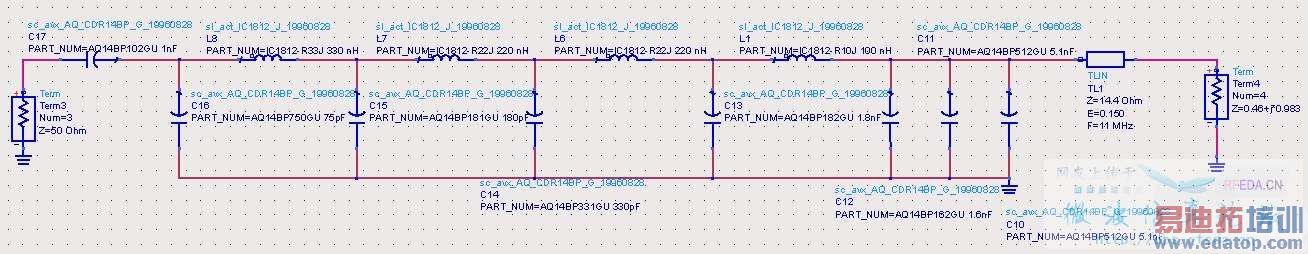

第三个是换成实际电感电容值

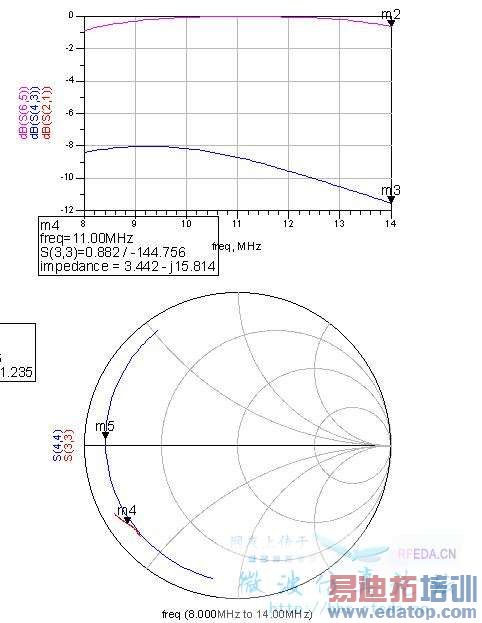

第四个是自己得到的结果
另外管子用的是NXP的BLF573S,频率我要用的是8M14M
我想知道这种电路应该怎么匹配,实际电路应该大概是什么样的











    奇怪呢,你用的什么库



    8-14MHZ蛮宽的,不过LC匹配应该还是行的。主要原因应该不是这个,倒是 图片:换成实际电感电容值.JPG  中的 term4 的值怎么这么小(0.46+j*0.983)?是哪里来的?要把它匹配到50ohm?



    我这几天做的也是这个问题,第一次匹配网络, 不知什么原因, 在SMITH图上做的不错, 但是实际上就不行了, 还想问一下,这个网络的阶数是怎么确定的呀,一个元件一阶吗



    是用负载牵引得到最大功率得到的对应的负载阻抗,再将他匹配到50欧姆
    方法应该没问题,电路就是第一个图,但是我开始不确定加入的偏置电路和为了稳定加入的电阻电容对它有多大影响
    看很多资料讲用变压器来匹配,看了半天没有很明白,还是要加入电感电容消除感抗的吧?
    唉,我晕了,这种频率段的究竟该怎么匹配比较合适?
