pa功率输入路径上的缝隙电容？
录入：edatop.com 阅读：

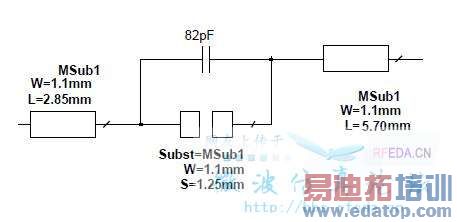

在一些PA电路中 看到,功率输入的路径上有若干缝隙电容，大概我经过计算有3.8pf左右，请问，
1，市场上没有这么小的电容吗？
2，其作用是隔直吗？功率在30W时的大功率能承受吗？辐射效应可忽略吗？
3，为什么有的时候还要在这个缝隙电容两侧并联上几十pF的电容？
1，市场上没有这么小的电容吗？
2，其作用是隔直吗？功率在30W时的大功率能承受吗？辐射效应可忽略吗？
3，为什么有的时候还要在这个缝隙电容两侧并联上几十pF的电容？
能否把整个图都贴出来？
哦，那是仿真PCB的电容引脚。
