平衡放大器求助

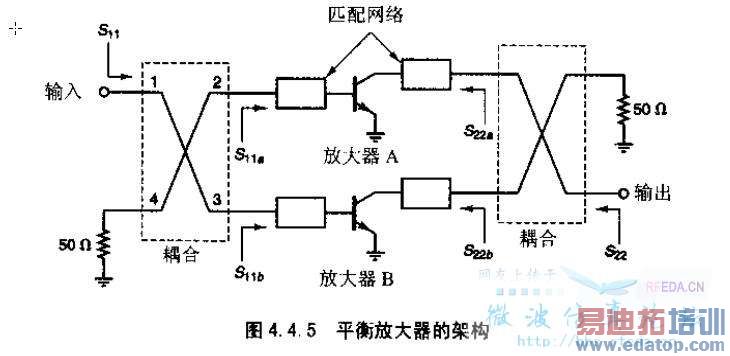

如图这样的平衡放大器，前面的3dB分配器照理说应该是在匹配的情况下即2，3端口接50欧时才能达到功率的3dB分配，但是我们从S11a朝放大器看，它能等效成50欧的阻抗吗？如果不能的话，功率应该不会3dB分配吧



为什么从S11a朝放大器看不能是50欧的输入阻抗呢？



因为在给定增益的情况下，设计的阻抗经常不匹配



1. 如果３ｄＢ分配器是性能很好的话，就是平均分配。因为信号从Ｓ１１ａ进来之后就被平均分配了。
2.后面的放大器匹配不好，信号将被反射。只要分配器的性能好（幅度和相位不平衡度很小），被反射回来的信号将只会进入的负载端，在Ｓ１１ａ端口将会叠加消逝，因为它们幅度相等，相位相反。当然前提是两路放大器要平衡。



谢谢，明白了些，我一直想知道，系统间，各个器件之间如果不匹配的话，它们的性能都达不到设计的指标该怎么办



也就是说3dB分配器必须是两路有90度相移吧?在S11端口2，3反射波叠加为0，是不是这样？



在一个系统中，各个模块不可能完全匹配，只需一定的匹配即可。所以对各个模块都有回损（驻波）的指标要求。对于整个系统的性能可以进行Budget仿真分析，仿真时把各个模块的回损指标按照实际能达到的值来设置。



从１端口进来的信号，到２，３端口有９０度的相位差。这种３ｄＢ分配器叫Hybrid



非常感谢，解了我的疑惑



好像是说只要两个管子的参数一致，就能实现良好的匹配，这个好像在宽频带放大器的有关资料中看到过
