新型USB电源解决方案

为了简化从电池或USB电缆吸取功率的工作，凌力尔特公司提供了多款器件。这些器件可对AC适配器、USB 电缆和锂离子电池之间的功率流进行无缝管理，并维持与USB电源规范的相符性。当电池容量增加时，电池充电器必须通过稳定地提升效率来与之保持同步，以最大限度地减少热问题和充电时间。基于USB的电池充电器必须从USB获取尽可能多的功率，而且，为了满足当今功率密集型应用严格的空间和热约束条件，这种功率吸取过程必须高效地完成。

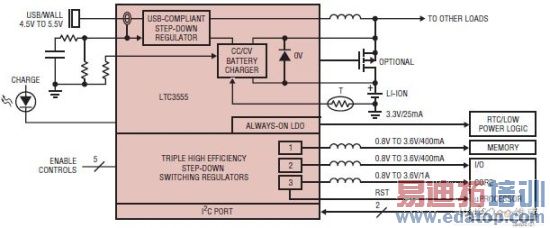

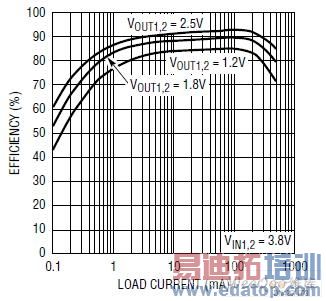

LTC3555把一个USB开关电源管理器和电池充电器与三个同步降压型稳压器和一个LDO整合在一起，以在一个小外形(4mm x 5mm)封装中提供一款完整的电源解决方案(图1)。这款恒定电流、恒定电压锂离子/聚合物电池充电器运用了Bat-Track功能，通过产生一个自动跟踪电池电压的输入电压，以最大限度地提高电池充电器的效率 (见下文)。一个I2C串行接口使系统设计师拥有了对充电器和DC/DC降压型稳压器进行全面控制的能力，旨在对众多应用中不断变化的工作模式实现最大的适应性。

开关电源通路控制器最大限度地增加
系统负载的可用功率 LTC ?3555 在早几代 USB 电池充电器的基础上进行了 改进，增加了一些新的功能。它采用了一种专有开关电源管理器，能够以尽可能高的效率从一个电流受限 的 USB 端口吸取功率，同时保持与平均输入电流规 格的相符性。它利用其 Bat-Track 功能最大限度地减 少了线性充电器中的功率损失。
第一代 USB 应用直接在 USB 端口和电池之间实现电 流受限的电池充电器，此时由电池电压来给系统供 电。这被称为电池馈电系统。在电池馈电系统中， 可用系统功率为 IUSB ? VBAT，因为 VBAT 是系统负载 仅有的可用电压。当电池电压很低时，几乎一半的 可用功率将在线性电池充电器元件的内部作为热量 而被消耗掉。
第二代 USB 充电器在 USB 端口和电池之间产生了 一个中间电压。这种中间总线电压拓扑结构被称为PowerPath?系统。在 PowerPath IC 中，於 USB 端口和中间电压之间布设了一个电流限制开关。中间电压 VOUT 负责给线性电池充电器和系统负载供电。通过采用中间总线电压拓扑结构，使得电池与系统负载隔离，同时可有效地执行充电操作。由於一旦电源被加至电路，中间电压即可供系统负载之用 (这与电池的状态无关)，因此 PowerPath 系统具有一个额外的优点，就是“即时接通”。在 PowerPath 系统中，可以把 USB 端口所提供的 2.5W 可用功率中的更多功率输送至系统负载，只要不超过输入电流限值即可。虽然 PowerPath 系统在电池馈电系统的基础上有所改进，不过，如果电池电压很低，则仍然可能有大量的功率会在线性电池充电器元件中被损失掉。
LTC3555 是首款面市的第三代 USB PowerPath 充电器 IC。这些 PowerPath 器件从一个符合 USB 规范的降压型稳压器产生一个中间总线电压，在电池电压范围内，该电压将被调节至一个固定值 (Bat-Track 功能)。已调中间电压刚好高至足以允许通过线性充电器进行正确的充电操作。通过以这种方式来跟踪电池电压，线性电池充电器中的功率损失被减至最低，效率得以提升，而且负载的可用功率实现了最大化。

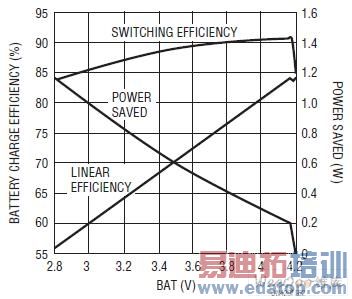

图 2 对比了采用开关和线性 PowerPath 系统充电器的效率和功率节省情况。当对大电池进行充电时，功率节省的多少将造成一个器件运行在热限制条件下还是工作於低温条件下的分别。
