卫星通讯的通道仿真和测试解决方案

录入:edatop.com    点击:

Shin公司的新一代互联网协议(IP)卫星iPSTAR总容量达到了40Gbps,据称是现有卫星容量的40倍。美国休斯网络系统公司的SPACEWAY每个点波束的下行链路数据速率为800Mbps。现代信息技术需更宽的卫星传输带宽。
        当今正在开发的先进宽带通信卫星的设计、制造和部署成本都较高。卫星设计者尽量增加卫星的有效载荷能力,以便在投入使用之后能够最大限度地获取利润。
        对设计卫星的工程师来说,这意味着:因为先进的通信卫星要求最大限度地增加数据速率和容量,所以留给设计者的误差余度很小。如果未能分析或者考虑到任何相关参数或者真实效应,都可能导致设备性能下降,从而减少收益。与此相反的情况是设计过于缜密,亦即因为考虑了所有未知因素或者按照最差情况来设计而导致参数余度过大,从而增加了不必要的成本、部件、重量和复杂度。

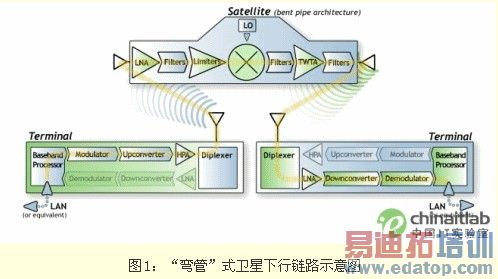

        图1给出了传统“弯管”式卫星下行链路的整体示意图,它包括了主要的部件,但卫星部分只显示了一个转发器图像。实际上,一个卫星可能带有30到50个转发器。

edatop.com

AAZSZSZ每个部件都有会降低系统整体功能的不理想性能。降低系统整体性能的最主要、最基本原因是热噪声。可以通过载波功率来设置信道内的载噪比(CNR)或者信噪比(SNR)。在特定的信噪比和带宽情况下,可通过香农定律来定义每秒钟的最大信道容量(位数),但在实际操作中永远不会达到这个最大值。为确保最佳系统设计,必须准确模拟信道内所有真实存在的坏损。
仿真测试解决方案
         全面、真实的通信通道仿真是设计和验证的需要。针对卫星通信业务发展的需要,设计人员需要更为有效的仿真测试设备,要求它具有宽带仿真和测试功能,真实地模拟通道中环境坏损因素、以及通道中各部件对系统的影响。这样,设计人员才能在设计阶段有效地控制设计余度,同时满足成本、可靠性和容量的要求。
        目前,卫星系统设计者在设计过程中可以使用若干种辅助工具。设计模拟和测试工具主要有以下三种:计算机建模和模拟工具、制造和发射试验卫星、卫星通道模拟器。
        借助计算机建模和模拟工具,设计者可以建立多种信道坏损的模型,并通过模型综合考虑系统的总体性能。这些工具能够完成基本设计,并进行性能评估。此类软件用于台式机和高级工作站。为得到准确的结果,即使使用最快的处理器也需要花费大量的计算时间,这样就限制了模拟对象的数量,也限制了能够分析的综合坏损模型。这些模型也可能并没有正确反映实际情况。
        此外,有的公司或者单位已经制造并发射了实验卫星,以便在真实环境中通过真实的硬件和软件来检测新的通信技术和理念。这些卫星包括ACT、Artemis、Kopernikus、N-Star、Superbird以及Italsat F1。这些卫星的制造成本昂贵,但它们为当今宽带卫星设计的精细技术和定义方法提供了颇有价值的实验环境。卫星位于整个设计金字塔的塔尖,它们的性能通过设计来确定,因此根据需要更改技术规格的余地很小,同时也很难通过更改坏损机制来检测它们对系统整体性能的影响。
        卫星信道模拟器把测试环境和模拟环境很好地结合起来,为用户提供所需的精确度和实时性能。Aeroflex生产的Celerity CS80000宽带信道模拟器(BCS)系列就是很好的例子。这些模拟器在实验室中通过受控的、精确的、可重复的方式创建带有坏损机制的真实信道。因为这些信道是带有宽带射频输入和输出的实时系统,所以在测试过程中可以使用真实的硬件终端。和软件模型相比,
        这种实时测试可以运行更多检测对象,进而能进行更详细的测试。
        它们的特点如下:稳定的、可重复的模拟,带有定义好的、受控的坏损机制;实时和全带宽信道,能够支持真实的硬件和快速测试时间;最坏情况模拟,可以包含任何综合坏损模型;通过实验室设备来最大限度地减少高成本测试或者实际卫星测试时间。

edatop.com

Aeroflex通道模拟器的价值体现在:具有非常真实的仿真;带宽高;高动态范围(14 b ADC/DAC w/ 36 MHz BW);低相位瑕疵,并支持动态延迟更新; 模块化设计,易于升级;具有丰富的真实环境坏损选择,包括动态多谱勒、动态延迟、热噪声、路径损失、带内干扰、邻道干扰、信道载荷、 相位噪声、Rayleigh衰落、雨损、群延迟失真、通带内幅度波动、非线性增益等。
        其它开发测试工具包括宽带信号发生器(BSG)和宽带信号分析器(BSA)。它们不是信道模拟器,但是能够创建真实的卫星信号和带有坏损机制的环境,并记录和分析信号信道的性能。
Aeroflex宽带通道模拟器简介
        Aeroflex 宽带信道仿真器模拟(BCS)可以为高速通信系统,点对点微波和卫星通信建立精确的和可重复的信道,提供带宽最宽的通道模拟和连接仿真,实现最全面的干扰信号模拟。实时的仿真可提供带宽达500MHz、时间延迟最大达10秒,并同时可提供1至4个独立的通道仿真。BCS可实时为输入信号加入干扰信号,模拟实际传输通道的干扰。
        可提供的干扰信号包括:动态延迟(从地面到GEO卫星住返的短时间延迟)、动态多普勒、精确的相位噪声、Ricean和 Rayleigh衰落、附加白高斯噪声、平衰落、雨水衰落、附加CW和调制的干扰信号、通带幅度和相位奇变。用于相关或独立信道的变频器,可以对输入/输出信号进行变频控制。卫星仿真软件包,使用行业标准的TLE组件,可产生24小时的多普勒和延迟仿真文件。Aeroflex的通道模拟已成功应用于多个卫星工程中,用于模拟信号往返路径,可在卫星发射之前对卫星和地面站进行全面测试。
