数字信号电平转换
录入：edatop.com 点击：

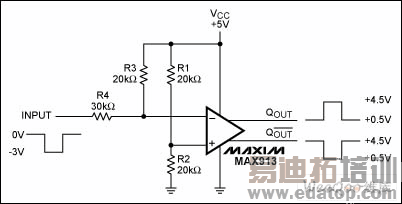

图1所示电路采用正电源供电，能够把负脉冲串转换成正脉冲输出。图中所示比较器(MAX913)可以提供同相和反相两种输出(如果系统只需要一种输出极性，可以选择单输出比较器)。比较器反相输入电压范围在1.8V至3.0V之间，选择R1 = R2，可以把比较器同相输入电压设置在2.5V，比较器的输出即为图中所示正脉冲串。
图1. 电路采用正电源供电，可接受负脉冲输入并产生两路互补的双极性输出。
图2所示电路采用负电源供电，能够把正脉冲串转换成负脉冲输出。比较器反相输入电压范围在-1.8V至-3V之间，选择R1 = R2，可以把比较器同相输入电压设置在-2.5V。比较器的互补输出端提供负脉冲串。
图2. 电路采用负电源供电，可接受正脉冲输入并产生两路互补的双极性输出。

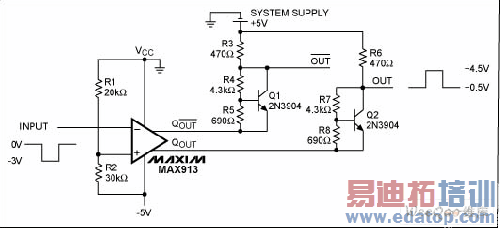

图3和图4将比较器作为缓冲器，为输入信号与系统电源极性相反的系统提供电路接口。图3电路能够使正电源系统接受负脉冲信号；图4中，输入信号为正极性，系统电源为负极性。两个电路都利用NPN晶体管将比较器的输出电平偏移VBE (R5 + R4)/R5 ≈ 4.5V (对于单相输出，可以选择单输出比较器)。
图3. 该电路把负脉冲输出转换成正脉冲输出，能够配合负电源供电比较器和正系统电源工作。
图4. 该电路把正脉冲输出转换为负脉冲输出，能够配合正电源供电比较器和负系统电源工作。
