一种高性能CMOS电荷泵的设计
录入：edatop.com 点击：
CMOS电荷泵锁相环(Charge Pump Phase-Locked Loop，CPPLL)具有高速、低功耗、低抖动、低成本等优点，在频率合成、时钟恢复等电路中被广泛采用。作为电荷泵锁相环里的一个关键模块，电荷泵在电路实现时，往往存在着开关延迟、充放电电流失配、电荷注入及电荷共享等非理想效应。对于高性能锁相环的设计而言，应尽量减小相位噪声及杂散的产生，使输出电流更平滑，输出电压谐波分量更低，减小开关延迟现象。文中提出了一种基于伪差分结构的具有高输出阻抗和高充放电流匹配率的电荷泵电路。
1 电荷泵设计分析
电荷泵主要功能是将鉴频鉴相器(PFD)的输出信号up和down转换为模拟的连续变化的电压信号，用于控制压控振荡器(VCO)的振荡频率。当PFD的up输出信号起作用时，电荷泵的电流源对环路滤波器进行充电，VCO的压控端电压升高，VCO的振荡频率也相应改变。反之，down信号使电荷泵电流沉对环路滤波器进行放电，VCO的压控电压信号降低。当VCO振荡频率和相位与参考信号相同时，电荷泵的输出信号应该保持一个常值。但是传统的电荷泵，如图l所示，存在多种非理想效应，比如电荷泄漏、充放电电流失配、电荷共享、泵开关的延迟等。一个好的电荷泵设计应该力求把以上情况降到设计规范之内。
1.1 电流失配
当up和down信号控制电荷泵充放电时，会产生电流失配和泵开关时间延时问题。由此引起的系统相位偏差表达式如(1)所示
其中，△ton，Tref，I和△I分别表示PFD开通时间、参考时钟周期、CP电流和充放电流偏差。从式(1)可知，Tref不变的情况下，减小△I，△ton和增大I有利于减小系统相位偏差。但是为了克服PFD的死区效应，一般需要保持一定的开通时间，所以，减少失配电流和增大电荷泵电流是减小PLL相位误差的行之有效的手段。
1.2 电荷共享
由于电荷泵充电电流源和放电电流源的漏极存在寄生电容，当电荷泵电流源都关断时，电流源漏极寄生电容分别被充电到VDD和放电到地。在下一个鉴相时刻中电荷泵电流源都打开的状态时，由于两个寄生电容上的电荷变化量不可能相同，会有剩余电荷注入环路滤波器中，引起VCO压控电压发生变化，造成压控信号产生纹波。通常减小电荷共享的手段是电荷泵电路采用差分结构。
针对以上一般电荷泵所存在的缺点，文中提出了一个高电流匹配度、高输出电压稳定的电荷泵电路。
2 高性能电荷泵设计
现在CPPLL通常采用无死区的PFD。这种PFD在锁相环锁定的情况下依然有等脉宽的UP和DOWN输出。这就要求电荷泵需要做到电流匹配。由于单一CMOS管实现的电流源的有限电阻，在不同的源漏电压下电流存在较大的变化。为了在1.8 V低压条件下实现较宽电压范围的恒定电流输出，本设计采用自偏置高摆幅共源共栅镜像电流镜，如图2所示。
自偏置共源共栅电流镜能够增大电流源的内阻，其小信号模型的输出电阻表达式如式(2)所示
由式(2)可以看出，共源共栅电流结构增大了泵电流源的输出电阻。选取合理的宽长比可以增大M2管的跨导gm2，同时减小其沟道调制效应，使电流源的内阻最大化。自偏置结构使得电流源的开启电压降为VM4on+VM2on，比普通的共源共栅的开启电压Vth+2VM4On更低，适合低电压条件下的运用。M4管的宽长比和电阻R1的电阻值可以通过式(3)计算出来
需要注意的是M1，M2存在衬底偏置效应，设其背栅为Vbs，则其阈值电压为
电流源的电力误差率(Current Error Ratio)定义为
电流镜在MOS管的宽长比及版图的对称性要求很高，已有大量的资料对其做了讲述。
为了减小电荷泵CMOS开关引起的电荷共享问题，文中采用增加哑(Dummy)电路来改善电路性能，如图3所示。
其中，NM3，PM3，NM4，PM4为主电路；NM1，PM1，NM2，PM2组成Dummy电路，Dummy电路的存在使得电荷泵具有两条支路，在同一时刻，两条支路中总有一条支路是导通的，这样就避免了电荷泵无电流流过而引起的电荷共享。Vc和Vcon之间通过一个电压跟随器连接起来，使得Dummy支路与主支路的节点电压相同。因此，在锁定情况下，电荷泵不会出现周期性的充放电情况。

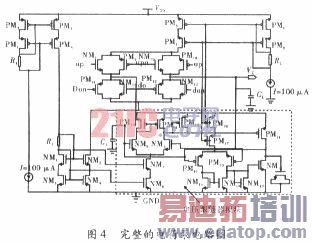

为了在低压下实现较宽动态范围的电压跟随，本设计采用了轨至轨(Rail-to-Rail)缓冲器作为电压跟随器，如图4中虚线框内所示。电压跟随器为二级放大器结构，输入级采用双差分放大器并联的Rail-to-Rail结构，增大了输入动态范围和增益。其中，PM13，NM13为电流累加管，宽长比分别是PM14和NM14的两倍，输出节点用MOS管电容作为负载，目的是进行频率补偿，稳定输出电压信号。图4为文中所设计电荷泵的完整电路图。
本设计电流镜镜像的恒定电流为100μA；采用对称的共源共栅电流源实现对电流源和电流沉的匹配，在电压跟随器的输出端增加一个20 pF的电容，使得该节点更加稳定。
3 仿真结果

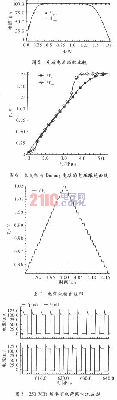

本电荷泵采用O.18μm标准CMOS工艺，使用Cadence软件集成的Spectre仿真工具对电路进行设计仿真验证。从仿真结果可以看出，电荷泵的电流在0.35～1.3 V的直流扫描范围内CER<O.9％，图5是电荷泵充放电流之间的匹配曲线图；图6所示为主支路与Dummy支路的电压跟随曲线变化图；如图7所示为输出端充放电时的瞬态电压变化曲线；如图8所示为在250 MHz的工作频率下电荷泵的瞬态充、放电流波形图可以看出电路在高频下能很好地工作。由于增加了电压跟随器，整个电路的功耗有所增加，总功耗大约为0.72 mW。
4 结束语
文中分析了传统电荷泵的工作原理及存在的非理想因素，在此基础上设计了一个结合了对称自偏置高摆幅共源共栅电流源和差分泵开关的电荷泵，电荷泵电流为100μA。在版图面积和电路性能之间经过优化设计，实现了高精度的泵电流的匹配和较高的工作速度以及较小的电荷注入。整体上满足了较高要求的应用环境，适用于高速高精度低压要求的电荷泵锁相环路。
