基于nRF905模块和C8051F单片机的无线收发系统设计

录入：edatop.com 点击：

前言

在闭环钻井系统中，要求实时地把井下的信息传递到地面，以实施人工监控。通常情况下该任务由MWD中泥浆压力脉冲发生器来完成。当使用井下动力钻具组合时，近钻头传感器和MWD被动力钻具隔开。传感器无法用线缆与MWD连接，因此要把传感器的信息传送给MWD只能通过无线通信的方法。

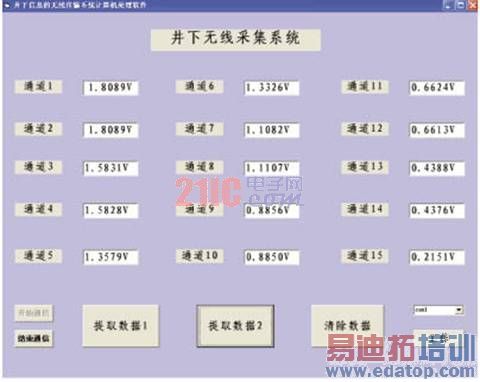

本文设计了由C8051F0606单片机和nRF905无线射频器收发组成的一种无线数据传输系统的方案。该系统由发射和接收模块组成，发射模块主要将要发送的数据经单片机处理后，通过nRF905发送出去；在接收模块中，nRF905则将数据正确接收后通过上位机界面显示出来，从而实现短距离井下的无线通信。

无线收发系统硬件设计

nRF905模块简介

nRF905是Nordic VLSI公司推出的单片射频收发器，工作电压为1.9 V~3.6 V，工作于433MHz、868MHz、915MHz 3个ISM频段，频道转换时间小于650μs，最大数据速率为100 kbit/s。nRF905由频率合成器、接收解调器、功率放大器、晶体振荡器和GFSK调制器组成。

nRF905 模块的高频头用户接口电路管脚图如图1所示。

edatop.com

图1 nRF905模块的高频头用户接口电路管脚

nRF905模块具有两种工作模式和两种节电模式。工作模式包括：ShockBurst 接收模式和ShockBurst 发射模式；节电模式包括：掉电与 SPI 编程模式、待机与SPI编程模式。

系统硬件设计

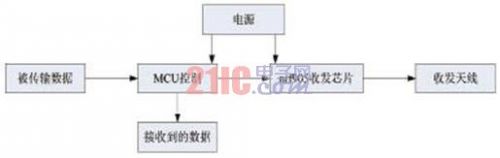

本无线收发电路主要由C8051F060单片机和无线射频芯片nRF905组成。系统方框图如图2所示。

edatop.com

图2 无线收发电路系统组成框图

C8051F350是Silabs公司的一款精确混合信号单片机，片内有8通道16bit的S-D型ADC、128倍PGA、电流型DAC以及VREF等模拟外设，可以方便地与温度压力等传感器直接连接。使用电流型DAC对传感器进行激励，传感器的输出信号经片内128倍PGA放大后进行A/D转换，无需额外的信号调理电路。片内8K FLASH，可在线编程和改写，传感器的标定参数可以在FLASH中存储，节省片外存储器。图3为系统硬件电路图。

edatop.com

图3 nRF905与MCU的电路原理图

软件设计

本系统中的无线数据传输主要由无线数据收发器nRF905、C8051F单片机和显示部分组成。nRF905收发器与单片机之间通过SPI口进行通信。因此，软件设计过程中的重点是nRF905数据的发送和接收过程。

nRF905的数据发送过程

发送数据时的工作流程如图4所示。当MCU有遥控数据节点时，接收点的地址 (TX- address) 和有效数据 (Tx- payload) 将通过SPI接口传送给nRF905。设计时应使用协议或MCU来设置接口速度。可用MCU设置TRX-CE，并使TX- EN为高电平来激活nRF905的ShockBurst传输。通过nRF905的ShockBurst可使无线系统自动上电，并完成数据包 (应加前导码和CRC校验码) 的数据码发送。

edatop.com

图4 发射数据流程

nRF905的数据接收过程

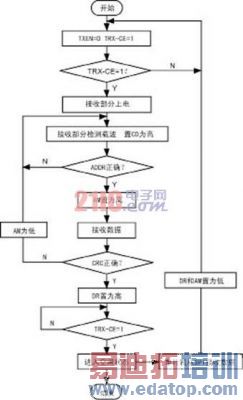

当系统接收数据时，其接收数据流程图如图5所示。系统的工作过程如下：

首先，在650μs以后，nRF905将不断监测空中的信息。当nRF905发现有和接收频率相同的载波时，其载波检测 (CD) 被置为高电平；此后，当nRF905接收到有效地址时，地址匹配 (AM) 被置为高电平；当nRF905接收到有效的地址包 (CRC校验正确) 时，nRF905将去掉前导码、地址和CRC位，同时将数据准备就绪位 (DR)置为高电平，并用MCU设置TRX- CN为低电平，以进入standby模式，从而使MCU能够以合适的速率通过SPI接口读出有效的数据；当所有的数据读出，nRF905将AM和DR设置为低电平，以便使nRF905准备进入ShockBurst RX、ShockBurst TX或Powerdown模式。
