1. 根据幅频特性所表示的通过或阻止信号频率范围的不同,滤波器可分为低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、和带阻滤波器(BEF)四种。图4-1 分别为四种滤波器的实际幅频特性的示意图。
        滤波器是对输入信号的频率具有选择性的一个二端口网络,它允许某些频率(通常是某个频率范围)的信号通过,而其它频率的信号幅值均要受到衰减或抑制。这些网络可以由RLC 元件或RC 元件构成的无源滤波器,也可由RC 元件和有源器件构成的有源滤波器。

edatop.com

图4-1 四种滤波器的幅频特性

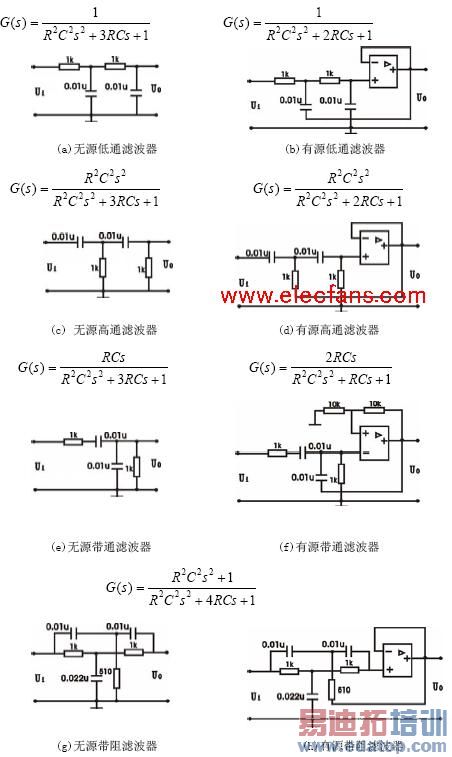

2.四种滤波器的传递函数和实验模拟电路如图4-2 所示:(a)无源低通滤波器 (b)有源低通滤波器 (c) 无源高通滤波器 (d)有源高通滤波器 (e)无源带通滤波器 (f)有源带通滤波器 (g)无源带阻滤波器 (h)有源带阻滤波器

edatop.com

图4-2 四种滤波器的实验电路

3.滤波器的网络函数H(jω),又称为正弦传递函数,它可用下式表示

edatop.com

式中A(ω)为滤波器的幅频特性,θ(ω)为滤波器的相频特性。它们均可通过实验的方法来测量。
