老射频工程师总结:频谱仪使用实践
录入：edatop.com 点击：
三、频谱仪测试
都知道频谱仪可以观测信号的频谱，信号的功率，测试系统的杂散，谐波，交调失真功能。
1.测量信号的频率与功率

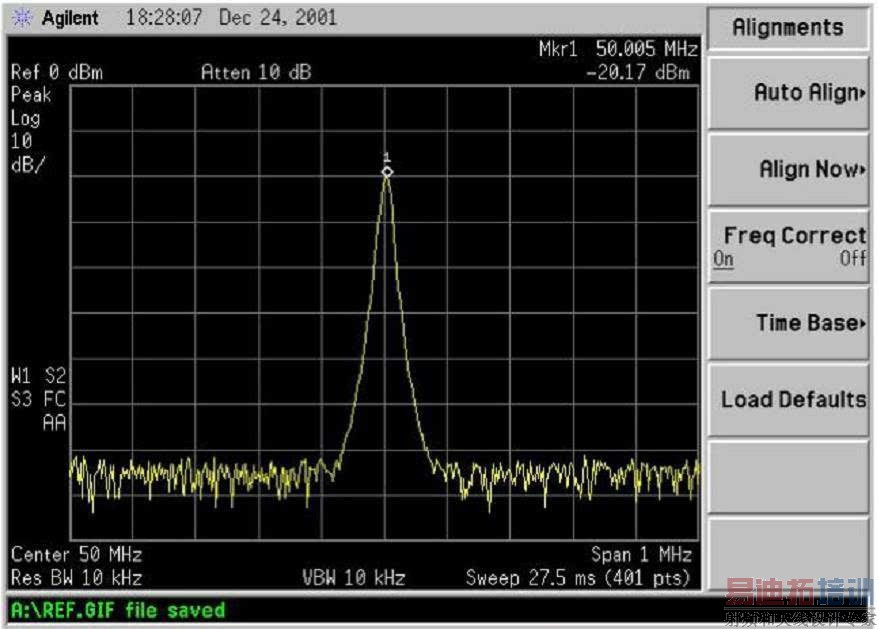

下图9为信号源发出一单载波信号后，频谱仪的显示，通过MARK——PEAK，操作可以看到信号频率为50.005MHz，功率为-20.17dBm。
▲图9 信号的频谱
2.交调失真测试
下图10为信号交调失真测试图，通过mark-DELT标注功能可以测试信号与交调信号功率差（dB）
▲图10 交调测试图
3.谐波测试
频谱仪可以测试被测信号的各次谐波，可以用频谱仪自带的频谱测试功能，MEASURE-harmonic测试，也可以通过测试信号的频率f，然后改变频谱仪的中心频率到2f，3f….然后PEAK一下，测试各次谐波的功率。
▲图11 谐波测试图
4.测量调制信号的带宽

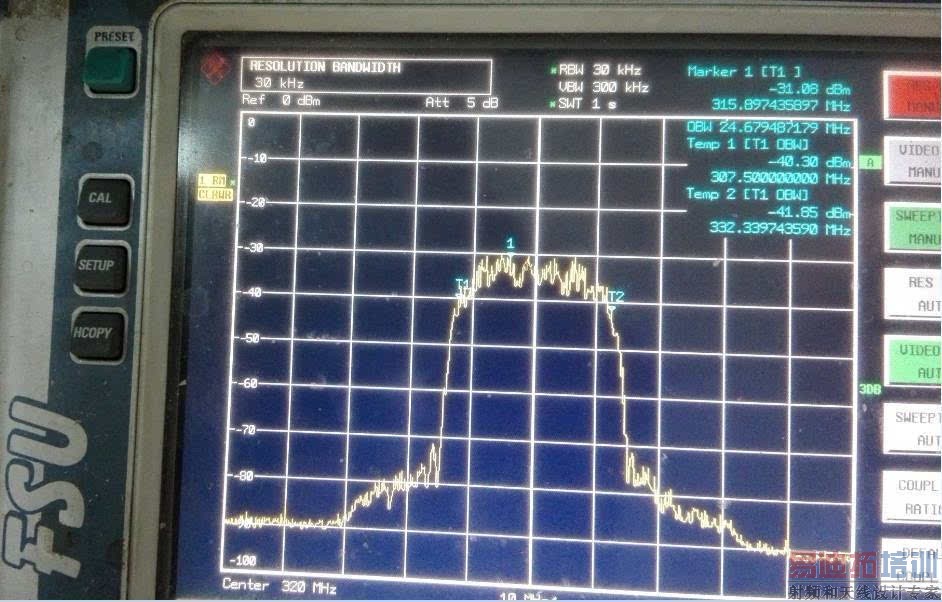

频谱仪可以测试信号的带宽，可以测试3dB带宽，也可以测试99%信号能量带宽 。下图12为99%信号能量带宽。
▲图12 信号带宽测试
