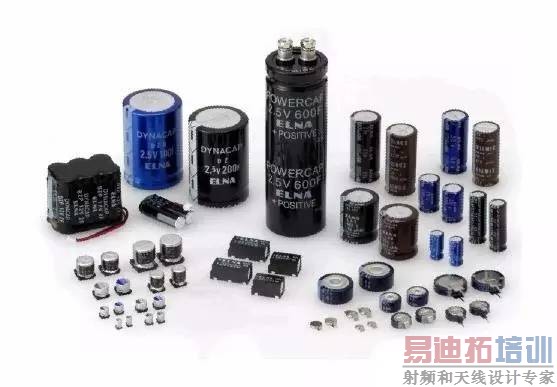

电容的ESR知识汇总

ESR是Equivalent Series Resistance三个单词的缩写，翻译过来就是“等效串联电阻”。

理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就起了个名字叫做“等效串联电阻”。

如果觉得还是太抽象，给你个直观的解释。

任何一个电容都会存在ESR，在电容电极之间始终都存在着一个电气性的电阻，如金属引脚电阻、电极极板电阻、以及它们之间的连接电阻等等。

铝电解电容还包括存在于湿的电解质溶液的电阻、以及含有高电平“水”的铝氧化物（水合氧化铝）中的电阻等。

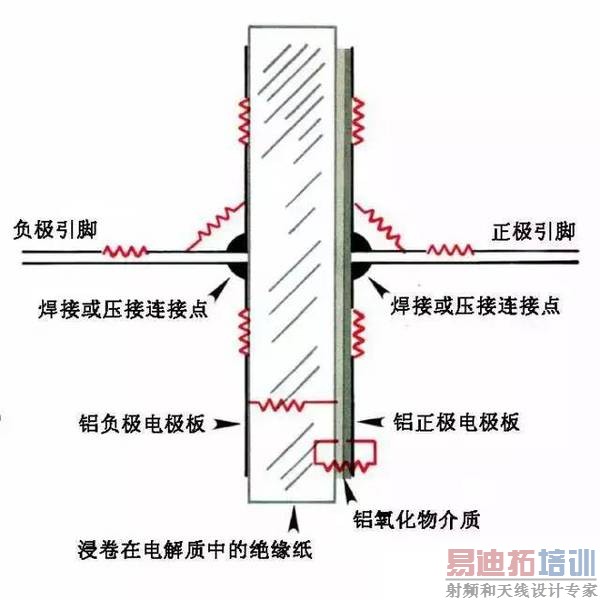

下图表示了电解电容ESR的形成因素。

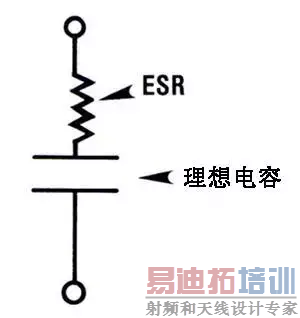

通常，为了便于分析电容的ESR，多用下图的简化方式来表示：

导致ESR变化的因素

首先，管脚引脚和电容电极极板金属的电阻可以忽略，因为它们都非常小。

造成高ESR的两个常见因素是：

1）不良的电气连接；

2）电解溶液的干枯。

对于1），新、旧电解电容都有可能出现；

对于2）多数都是发生在旧电解电容上。

不良的电气连接问题主要是由于连接于电容内部的管脚引线不是铝金属材料，而且一直以来铝是不可焊的材料。

对于铝质的电极极板材料和铜质的管脚材料来说，其电气连接主要采用所谓的“焊接”和机械压接方式。但是这两种方式都会产生较高的ESR。

随着电解液水分的挥发，ESR也随之增大。
