串扰和反射影响有多大?教你信号完整性分析

信号完整性的定义

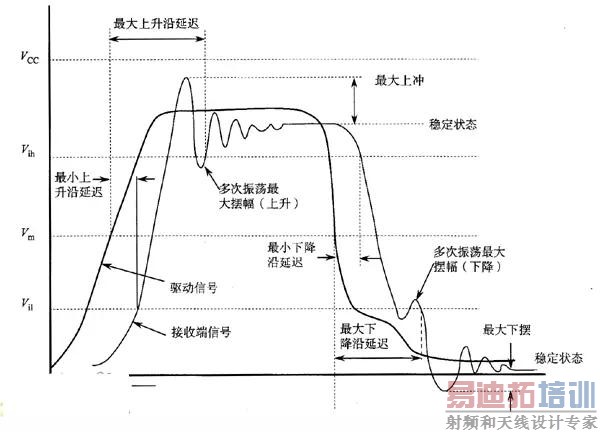

定义：信号完整性（Signal Integrity,简称SI）是指在信号线上的信号质量。 差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同 引起的。当电路中信号能以要求的时序、持续时间和电压幅度到达接收端时，该电路就有很好的信号完整性。当信号不能正常响应时，就出现了信号完整性问题。

1、波形完整性（Waveform integrity）

2、时序完整性（Timing integrity）

3、电源完整性（Power integrity）

信号完整性分析的目的就是用最小的成本，最快的时间使产品达到波形完 整性、时序完整性、电源完整性的要求。

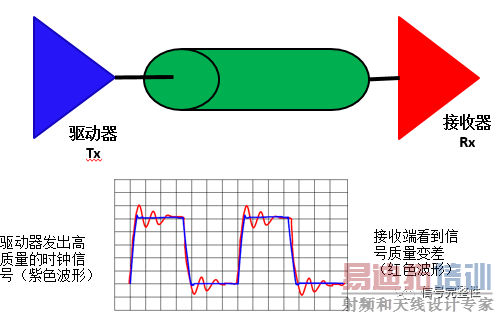

我们知道：电源不稳定、电源的干扰、信号间的串扰、信号传输过程中的反射，这些都会让信号产生畸变，看下面这张图，你就会知道理想的信号，经过：反射、串扰、抖动，最后变成什么鬼。

如果你的示波器测试上这样的信号，你一定会问，为什么会这样，怎么去解决。

首先我们说一下反射：

反射——初始波

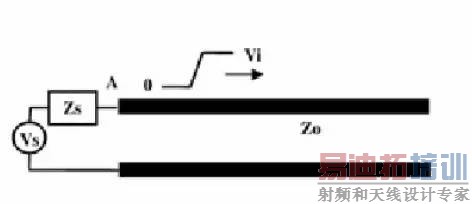

当驱动器发射一个信号进入传输线时，信号的幅值取决于电压、缓冲器的内阻和传输线的阻抗。驱动器端看到的初始电压决定于内阻和线阻抗的分压。

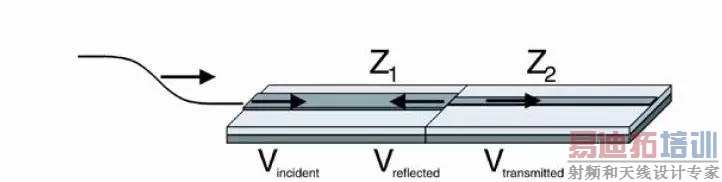

反射系数

其中-1≤ρ≤1

当ρ=0时无反射发生

当ρ=1(Z 2 =∞，开路)时发生全正反射

当ρ=-1(Z 2 =0，短路)时发生全负反射

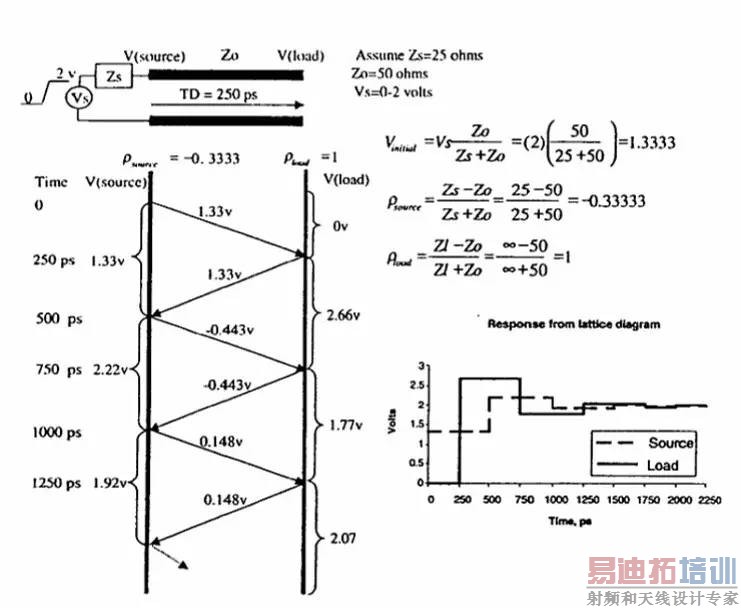

初始电压，是源电压Vs（2V）经过Zs（25欧姆）和传输线阻抗（50欧姆）分压。

Vinitial=1.33V
