如何正确选择射频电缆组件，仅仅只考虑指标和性能？

射频电缆组件的正确选择除了频率范围，驻波比，插入损耗等因素外，还应考虑电缆的机械特性，使用环境和应用要求，另外，成本也是一个永远不变的因素。

在本文中，详细讨论了射频电缆的各种指标和性能，了解电缆的性能对于选择一条最佳的射频电缆组件是十分有益的。

一、射频电缆组件的基本选择原则

射频同轴电缆是用于传输射频和微波信号能量的。它是一种分布参数电路，其电长度是物理长度和传输速度的函数，这一点和低频电路有着本质的区别。

射频同轴电缆大致可分为半刚和半柔电缆、柔性编织电缆和物理发泡电缆等几大类，不同的应用场合应选择不同类型的电缆。半刚和半柔电缆一般用于设备内部的互联；在测试和测量领域，应采用柔性电缆；发泡电缆常用于基站天馈系统。

作为：朱辉 (博讯通BXT) 来源：FindR

1、半刚性电缆

顾名思义，这种电缆不容易被轻易弯曲成型，其外导体是采用铝管或者铜管制成，其射频泄漏非常小（小于-120dB），在系统中造成的信号串扰可以忽略不计。

这种电缆的无源互调特性也是非常理想的。如果要弯曲到某种形状，需要专用的成型机或者手工的模具来完成。如此麻烦的加工工艺换来的是非常稳定的性能，半刚性电缆采用固态的聚四氟乙烯材料作为填充介质，这种材料具有非常稳定的温度特性，尤其在高温条件下，具有非常良好的相位稳定性。

半刚性电缆的成本高于半柔性电缆，大量应用于各种射频和微波系统中。

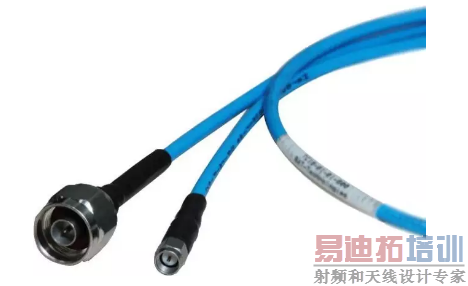

2、半柔性电缆

半柔性电缆是半刚性电缆的替代品，这种电缆的性能指标接近于半刚性电缆，而且可以手工成型。但是其稳定性比半刚性电缆略差些，由于其可以很容易的成型，同样的也容易变形，尤其在长期使用的情况下。


3、柔性编织电缆

柔性电缆是一种“测试级”的电缆。相对于半刚性和半柔性的电缆，柔性电缆的成本十分昂贵，这是因为柔性电缆在设计时要顾及的因素更多。柔性电缆要易于多次弯曲而且还能保持性能，这是作为测试电缆的最基本要求。柔软和良好的电指标是一对矛盾，也是导致造价昂贵的主要原因。

柔性射频电缆组件的选择要同时考虑各种因素，而这些因素之间有些的相互矛盾的，如单股内导体的同轴电缆比多股的具有更低的插入损耗和弯曲时的幅度稳定性，但是相位稳定性能就不如后者。所以一条电缆组件的选择，除了频率范围，驻波比，插入损耗等因素外，还应考虑电缆的机械特性，使用环境和应用要求，另外，成本也是一个永远不变的因素。
