一文了解射频放大器基础知识

其实很多筒子都想看放大器相关的东西，射频君一直很头疼这个题目。毕竟是比较复杂的器件，其实写起来也是很困难的。今天就来跟大家唠唠放大器相关的基础知识，抛砖引玉哈。

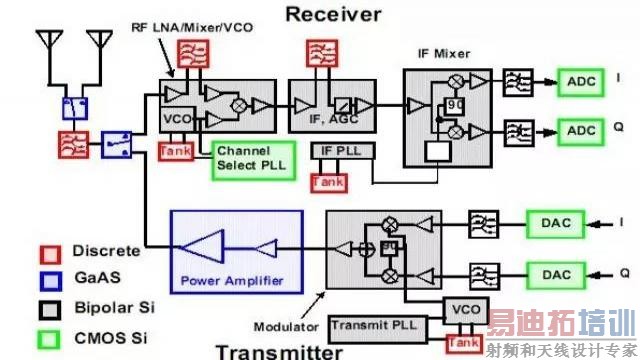

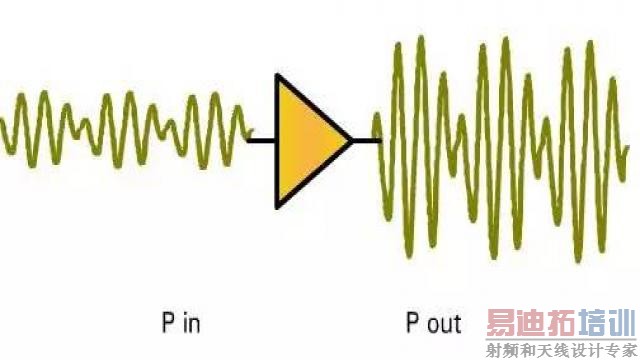

射频放大器，根本上是我们射频系统中的正反馈系统，一般位于发射链路上。由于考虑无线传输的链路衰减，发射端需要辐射足够大的功率才能获得比较远的通信距离。因此，射频放大器主要负责将功率放大到足够大后馈送到天线上辐射出去，是通信系统中的核心器件。
那么对于如此重要的器件来说，射频放大器又有哪些主要类型呢？

1）从工作频带分类

按工作频带分类，可以分为窄带射频功率放大器和宽带射频功率放大器。窄带射频功率放大器一般都采用选频网络作为负载回路，例如LC谐振回路。宽带射频功率放大器则不采用选频网络作为负载回路，而是以频率响应很宽的传输线作为负载。

2）从匹配网络性质分类

根据匹配网络的性质，可将功率放大器分为非谐振功率放大器和谐振功率放大器。非谐振功率放大器的匹配网络是非谐振系统，例如高频变压器、传输线变压器等非谐振系统，它的负载性质呈现纯电阻性质。而谐振功率放大器的匹配网络是谐振系统，它的负载性质呈现电抗性质。

3）按电流导通角分类

按照电流导通角，射频功率放大器可以分为A类、AB类、B类、C类、D类、E类等。这些类别区别大家可以参见如下的表格

放大器的分类中，我们经常说的还是按导通角分的A到E类的放大器。丙类工作状态的输出功率和效率是这几种工作状态中最高的，射频用的放大器大部分工作于C（丙）类。

放大器的分类就已经如此复杂，可见主要性能指标肯定不会简单，实际上也是这样。
