射频电路的设计原理及应用,你未必全部了解

录入:edatop.com    点击:


3)、滤波器:

结构:手机中有高频滤波器、中频滤波器。

作用:其主要作用:滤除其他无用信号,得到纯正接收信号。后期新型手机都为零中频手机;因此,手机中再没有中频滤波器。

4)、高放管(高频放大管、低噪声放大器):

结构:手机中高放管有两个:900M高放管、1800M高放管。都是三极管共发射极放大电路;后期新型手机把高放管集成在中频内部。

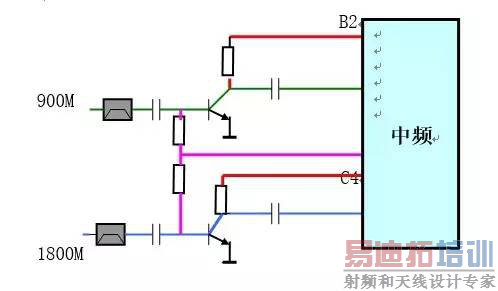

高频放大管供电图

作用:

a)、 对天线感应到微弱电流进行放大,满足后级电路对信号幅度的需求。
b)、完成900M/1800M接收信号切换。

原理:

a)、供电:900M/1800M两个高放管的基极偏压共用一路,由中频同时路提供;而两管的集电极的偏压由中频CPU根据手机的接收状态命令中频分两路送出;其目的完成900M/1800M接收信号切换。

b)、原理:经过滤波器滤除其他杂波得到纯正935M-960M的接收信号由电容器耦合后送入相应的高放管放大后经电容器耦合送入中频进行后一级处理。

5)、中频(射频接囗、射频信号处理器):

结构:

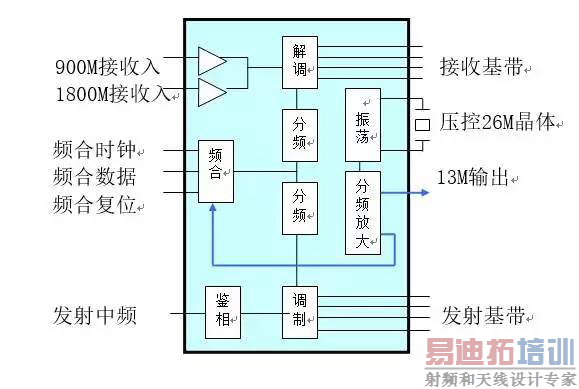

由接收解调器、发射调制器、发射鉴相器等电路组成;新型手机还把高放管、频率合成、26M振荡及分频电路也集成在内部(如下图)。

作用:

a)、内部高放管把天线感应到微弱电流进行放大。
b)、接收时把935M-960M(GSM)的接收载频信号(带对方信息)与本振信号(不带信息)进行解调,得到67.707KHZ的接收基带信息。
c)、发射时把逻辑电路处理过的发射信息与本振信号调制成发射中频(后述)。
d)、结合13M/26M晶体产生13M时钟(参考时钟电路)。
e)、根据CPU送来参考信号,产生符合手机工作信道的本振信号(后述)。

(2)、接收信号流程。(参照零中频手机)

手机接收时,天线把基站发送来电磁波转为微弱交流电流信号,经过天线开关接收通路,送高频滤波器滤除其它无用杂波,得到纯正935M-960M(GSM)的接收信号,由电容器耦合送入中频内部相应的高放管放大后,送入解调器与本振信号(不带信息)进行解调,得到67.707KHZ的接收基带信息(RXI-P、RXI-N、RXQ-P、RXQ-N);送到逻辑音频电路进一步处理。
