高频PCB中传输线和特性阻抗

录入:edatop.com    点击:
我们经常会用到传输线这一术语,可是讲到其具体定义时,很多工程师都是欲言又止,似懂非懂……

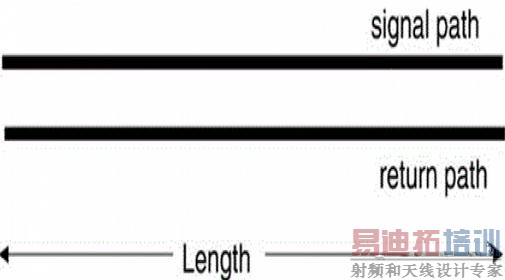

我们知道,传输线用于将信号从一端传输到另一端,下图说明了所有传输线的一般特征


所以,可以这样理解:传输线由两条一定长度导线组成,一条是信号传播路径,另一条是信号返回路径。

1. 分析传输线,一定要联系返回路径,单根的导体并不能成为传输线

2.和电阻,电容,电感一样,传输线也是一种理想的电路元件,但是其特性却大不相同,用于仿真效果较好,但电路概念却比较复杂

3.传输线有两个非常重要的特征:特性阻抗和时延

二、传输线分类

经常用到的双绞线,同轴电缆都是传输线

双绞线

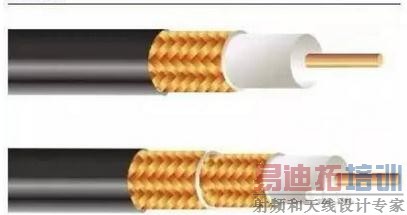

 同轴电缆

对于PCB来说,常有微带线和带状线两种

微带线通常指PCB外层的走线,并且只有一个参考平面

带状线是指介于两个参考平面之间的内层走线

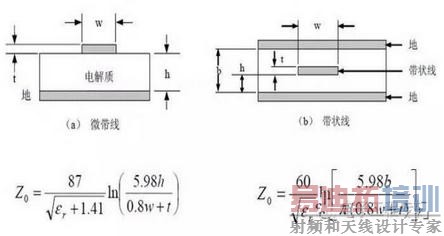

下图为微带线和带状线示意图及其阻抗计算公式,可以从这个公式中看出,阻抗和那些因素有关,但是实际工程应用中,都是用一些专业软件进行阻抗计算,比如Polar
