一张图看懂高通QC1.0-4.0进化（附：九大无线充电技术剖析）

下面介绍九大无线充电技术以及具体方案：


一、无线充电联盟(WPC)推出Qi标准：电磁感应方式，2008年12月成立。

电磁感应无线充电方式

原理：电流通过线圈，线圈产生磁场，对附近线圈产生感应电动势，产生电流

传输功率：数W-5W

传输距离：数mm-数cm

使用频率范围：22KHz

充电效率：80%

优点：适合短距离充电；转换效率较高

限制：特定摆放位置，才能精确充电；金属感应接触会发热

解决方案商：TI，Freescale，Toshiba，Powermat，Splashpower，凌阳等


具体方案有如下：

1、德州仪器（TI）推出业内首款符合无线充电联盟 (WPC) v1.2标准，并通过Qi认证的15W无线电源发射器bq501210。该发射器可实现84%的系统效率。相较于传统无线电源设备，其热耗散显著降低。另外，该发射器支持多种快速充电协议并具有一系列灵活、可定制的特性，例如个人电子产品、医疗及空间受限的工业应用。

2、东芝公司旗下存储与电子元器件解决方案公司也有宣布，使用东芝“TC7718FTG”15W无线充电发射器IC的无线充电发射器系统经认证符合无线充电联盟（WPC）制定的Qi v1.2 EPP（扩展功率分布）标准。该系统采用支持简单系统配置的MP-A2（由无线充电联盟定义的使用12V单线圈的无线充电发射器系统），是业界首款通过Qi认证的MP-A2发射器系统。

3、东芝推出无线充电接收器IC——“TC7766WBG”，该产品经认证符合无线充电联盟（WPC）制定的Qi  v1.2 EPP（扩展功率分布）标准。TC7766WBG是业界唯一一款通过Qi认证的15W接收器IC。            。。。。。。（就不一一列举了）


二：A4WP与PMA合并后的AirFuel Alliance（国际无线充电行业联盟）：磁共振方式，2015年11月成立。


注：

A4WP(无线能源联盟)推出Rezence标准：磁共振，2012年5月成立；

PMA(电力联盟)推出PMA标准：电磁感应方式。

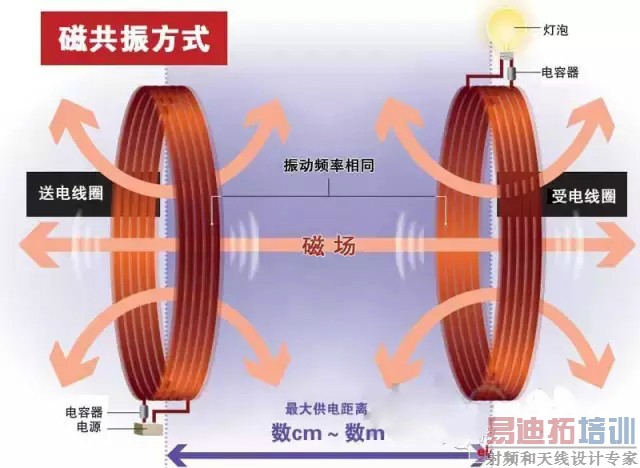

磁共振无线充电方式

原理：发送端能量遇到共振频率相同的接收端，由共振效应进行电能传输

传输功率：数KW

传输距离：数cm-数m

使用频率范围：13.56KHz

充电效率：50%

优点：适合远距大功率充电；转换效率适中

限制：效率较低；安全与健康问题

解决方案商：ST，MIT，Intel，IDT，日本富士通等


具体方案有如下：

意法半导体与WiTricity合作开发谐振无线电能传输芯片


横跨多重电子应用领域、全球领先的半导体供应商意法半导体（简称ST）与超长距离无线电能传输技术先驱WiTricity公司，宣布合作开发电磁谐振式无线电能传输半导体解决方案。合作目标是“剪断最后一根线”，让物联网设备以及医疗设备、工业设备和汽车系统的电源连接和电池充电更方便。


此方案支持消费电子和物联网设备快速无线充电，并支持多个设备同时充电。这个电磁谐振无线电能传输芯片被称为“无线充电2.0”，与现有无线充电技术不同的是，这款芯片能够给金属外壳的智能手机、平板电脑和智能手表高效充电。
