射频回波损耗、反射系数、电压驻波比、S参数的含义与关系

正因为VSWR除了1以外的数值不值得那么精确地认定（除非有特殊需要），所以多数VSWR表并没有象电压表、电阻表那样认真标定，甚至很少有VSWR给出它的误差等级数据。由于表内射频耦合元件的相频特性和二极管非线性的影响，多数VSWR表在不同频率、不同功率下的误差并不均匀。

VSWR都＝1不等于都是好天线

影响天线效果的最重要因素：谐振让我们用弦乐器的弦来加以说明。无论是提琴还是古筝，它的每一根弦在特定的长度和张力下，都会有自己的固有频率。当弦以固有频率振动时，两端被固定不能移动，但振动方向的张力最大。中间摆动最大，但振动张力最松弛。这相当于自由谐振的总长度为1/2波长的天线，两端没有电流（电流波谷）而电压幅度最大（电压波腹），中间电流最大（电流波腹）而相邻两点的电压最小（电压波谷）。

我们要使这根弦发出最强的声音，一是所要的声音只能是弦的固有频率，二是驱动点的张力与摆幅之比要恰当，即驱动源要和弦上驱动点的阻抗相匹配。具体表现就是拉弦的琴弓或者弹拨的手指要选在弦的适当位置上。我们在实际中不难发现，拉弓或者拨弦位置错误会影响弦的发声强度，但稍有不当还不至于影响太多，而要发出与琴弦固有频率不同的声响却是十分困难的，此时弦上各点的振动状态十分复杂、混乱，即使振动起来，各点对空气的推动不是齐心合力的，发声效率很低。

天线也是同样，要使天线发射的电磁场最强，一是发射频率必须和天线的固有频率相同，二是驱动点要选在天线的适当位置。如果驱动点不恰当而天线与信号频率谐振，效果会略受影响，但是如果天线与信号频率不谐振，则发射效率会大打折扣。

所以，在天线匹配需要做到的两点中，谐振是最关键的因素。

在早期的发信机，例如本期介绍的71型报话机中，天线电路只用串联电感、电容的办法取得与工作频率的严格谐振，而进一步的阻抗配合是由线圈之间的固定耦合确定死的，在不同频率下未必真正达到阻抗的严格匹配，但是实际效果证明只要谐振就足以好好工作了。

因此在没有条件做到VSWR绝对为1时，业余电台天线最重要的调整是使整个天线电路与工作频率谐振。

天线的VSWR需要在天线的馈电端测量。但天线馈电点常常高悬在空中，我们只能在天线电缆的下端测量VSWR，这样测量的是包括电缆的整个天线系统的VSWR。当天线本身的阻抗确实为50欧姆纯电阻、电缆的特性阻抗也确实是50欧姆时，测出的结果是正确的。

当天线阻抗不是50欧姆时而电缆为50欧姆时，测出的VSWR值会严重受到天线长度的影响，只有当电缆的电器长度正好为波长的整倍数时、而且电缆损耗可以忽略不计时，电缆下端呈现的阻抗正好和天线的阻抗完全一样。但即便电缆长度是整倍波长，但电缆有损耗，例如电缆较细、电缆的电气长度达到波长的几十倍以上，那么电缆下端测出的VSWR还是会比天线的实际VSWR低。

所以，测量VSWR时，尤其在UHF以上频段，不要忽略电缆的影响。

我们知道偶极天线每臂电气长度应为1/4波长。那么如果两臂长度不同，它的谐振波长如何计算？是否会出现两个谐振点？

如果想清了上述琴弦的例子，答案就清楚了。系统总长度不足3/4波长的偶极天线（或者以地球、地网为镜象的单臂天线）只有一个谐振频率，取决于两臂的总长度。两臂对称，相当于在阻抗最低点加以驱动，得到的是最低的阻抗。两臂长度不等，相当于把弓子偏近琴马拉弦，费的力不同，驱动点的阻抗比较高一些，但是谐振频率仍旧是一个，由两臂的总长度决定。如果偏到极端，一臂加长到1/2波长而另一臂缩短到0，驱动点阻抗增大到几乎无穷大，则成为端馈天线，称为无线电发展早期用在汽艇上的齐柏林天线和现代的1/2波长R7000垂直天线，当然这时必须增加必要的匹配电路才能连接到50欧姆的低阻抗发射机上。

偶极天线两臂不对称，或者两臂周围导电物体的影响不对称，会使谐振时的阻抗变高。但只要总电气长度保持1/2波长，不对称不是十分严重，那么虽然特性阻抗会变高，一定程度上影响VSWR，但是实际发射效果还不至于有十分明显的恶化。

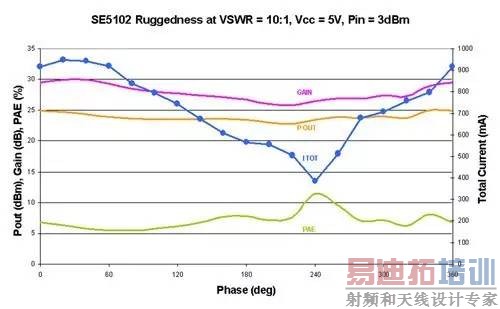

当VSWR过高时，主要是天线系统不谐振时，因而阻抗存在很大电抗分量时，发射机末级器件可能需要承受较大的瞬间过电压。早期技术不很成熟时，高VSWR容易造成射频末级功率器件的损坏。因此，将VSWR控制在较低的数值，例如3以内，是必要的。

现在有些设备具有比较完备的高VSWR保护，当在线测量到的VSWR过高时，会自动降低驱动功率，所以烧末级的危险比20年以前降低了很多。但是仍然不要大意。

不过对于QRP玩家讲来，末级功率有时小到几乎没有烧末级的可能性。移动运用时要将便携的临时天线调到VSWR＝1却因为环境的变幻而要绞尽脑汁。这时不必太丧气。1988－1989年笔者为BY1PK试验4W的CW/QRP，使用长度不足1.5米的三楼窗帘铁丝和长度为1.5米左右的塑料线做馈线，用串并电容的办法调到天线电流最大，测得VSWR为无穷大，却也联到了JA、VK、U9、OH等电台。后来做了一个小天调，把VSWR调到 1，但对比试验中远方友台报告说，VSWR的极大变化并没有给信号带来什么改进，好像信号还变弱了些，可能本来就微弱的信号被天调的损耗又吃掉了一些吧。

总之，VSWR道理多多。既然有了业余电台，总是免不了和VSWR打交道，不妨多观察、积累、交流各自的心得吧。

天线系统和输出阻抗为50欧的发信机的匹配条件是天线系统阻抗为50欧纯电阻。要满足这个条件，需要做到两点：第一，天线电路与工作频率谐振（否则天线阻抗就不是纯电阻）；第二，选择适当的馈电点。

一些国外杂志文章在介绍天线时经常给出VSWR的曲线。有时会因此产生一种错觉，只要VSWR＝1，总会是好天线。其实，VSWR＝1只能说明发射机的能量可以有效地传输到天线系统。但是这些能量是否能有效地辐射到空间，那是另一个问题。一副按理论长度作制作的偶极天线，和一副长度只有1/20的缩短型天线，只要采取适当措施，它们都可能做到VSWR＝1，但发射效果肯定大相径庭，不能同日而语。做为极端例子，一个50欧姆的电阻，它的VSWR十分理想地等于1，但是它的发射效率是0。

而如果VSWR不等于1，譬如说等于4，那么可能性会有很多：天线感性失谐，天线容性失谐，天线谐振但是馈电点不对，等等。在阻抗园图上，每一个VSWR数值都是一个园，拥有无穷多个点。也就是说，VSWR数值相同时，天线系统的状态有很多种可能性，因此两根天线之间仅用VSWR数值来做简单的互相比较没有太严格的意义。

天线VSWR＝1说明天线系统和发信机满足匹配条件，发信机的能量可以最有效地输送到天线上，匹配的情况只有这一种。
