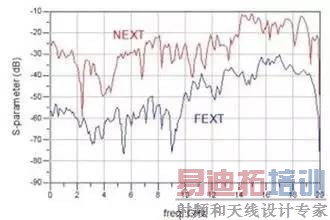

射频回波损耗、反射系数、电压驻波比、S参数的含义与关系

天馈线匹配：阻抗匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个均出于习惯。通常用的较多的是驻波比和回波损耗。

比： 它是行波系数的倒数，其值在1到无穷大之间。驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。在移动通信系统中，一般要求驻波比小于1.5。

回波损耗： 它是反射系数绝对值的倒数，以分贝值表示。回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越好。0表示全反射，无穷大表示完全匹配。在移动通信系统中，一般要求回波损耗大于14dB。

驻波比:

S＝电压最大值/电压最小值
＝Umax/Umin

行波系数:

K＝电压最小值/电压最大值＝Umin/Umax
＝(入射波振幅-反射波振幅)/(反射波振幅+入射波振幅)

反射系数:

P＝反射波振幅/入射波振幅
＝(传输线特性阻抗-负载阻抗)/(传输线特性阻抗+负载阻抗)
即P＝︱（Zb-Za）/（Zb+Za）︱ 取绝对值

回波损耗：

L＝1/P＝︱（Zb+Za）/（Zb-Za）︱

驻波比与反射系数：

S＝（1+P）/（1-P）

VSWR翻译为电压驻波比(Voltage Standing Wave Ratio)，一般简称驻波比。 电磁波从甲介质传导到乙介质,会由于介质不同,电磁波的能量会有一部分被反射，从而在甲区域形成“行驻波”。 电压驻波比,指的就是行驻波的电压峰值与电压谷值之比，此值可以通过反射系数的模值计算： VSWR=(1+反射系数模值)/(1-反射系数模值）。 而入射波能量与反射波能量的比值为 1：(反射系数模的平方)

从能量传输的角度考虑，理想的VSWR为 1:1 ，即此时为行波传速状态，在传输线中，称为阻抗匹配；最差时VSWR无穷大，此时反射系数模为1，为纯驻波状态，称为全反射，没有能量传输。

由上可知,驻波比越大,反射功率越高，传输效率越低。

电压驻波比（VSWR）是射频技术中最常用的参数，用来衡量部件之间的匹配是否良好。当业余无线电爱好者进行联络时，当然首先会想到测量一下天线系统的驻波比是否接近1:1，

如果接近1:1，当然好。常常听到这样的问题：但如果不能达到1，会怎样呢？驻波比小到几，天线才算合格？为什么大小81这类老式的军用电台上没有驻波表？

发射机与天线匹配的条件是两者阻抗的电阻分量相同、感抗部分互相抵消。如果发射机的阻抗不同，要求天线的阻抗也不同。在电子管时代，一方面电子管本输出阻抗高，另一方面低阻抗的同轴电缆还没有得到推广，流行的是特性阻抗为几百欧的平行馈线，因此发射机的输出阻抗多为几百欧姆。而现代商品固态无线电通信机的天线标称阻抗则多为50欧姆，因此商品VSWR表也是按50欧姆设计标度的。

如果你拥有一台输出阻抗为600欧姆的老电台，那就大可不必费心血用50欧姆的VSWR计来修理你的天线，因为那样反而帮倒忙。只要设法调到你的天线电流最大就可以了。
