这样讲硬件设计，大家都懂了！

　
4） 电源芯片输出值不在预料范围？如果超过很离谱，比如到了10%，那么看看分压电阻先，这两个分压电阻一般要用1%的精度，这个你做到了没有，同时看看反馈网络吧，这也会影响你的输出电源的范围。

5）电源输出正常了，别高兴，如果有条件的话，拿示波器看看吧，看看电源的输出跳变是否正常。也就是抓取开电的瞬间，看看电源从无到有的情况（至于为什么要看着个，嘿嘿......专业人士还是要看的～）

　

　

　

二、说说电源电源设计无疑是电路板最重要的一环

　

无疑电源设计是整个电路板最重要的一环。电源不稳定，其他啥都别谈。我想不用balabala述说它究竟有多么重要了。

在电源设计我们用得最多的场合是，从一个稳定的“高”电压得到一个稳定的“低”电压。这也就是经常说的DC-DC（直流-直流），而直流-直流

中用得最多的电源稳压芯片有两种，一种叫LDO（低压差线性稳压器，我们后面说的线性稳压电源，也是指它），另一种叫PWM（脉宽调制开关电

源，我们在本文也称它开关电源）。我们常常听到PWM的效率高，但是LDO的响应快，这是为什么呢？别着急，先让我们看看它们的原理。

下面会涉及一些理论知识，但是依然非常浅显易懂，如果你不懂，嘿嘿，得检查一下自己的基础了。
　

一、线性稳压电源工作原理

　

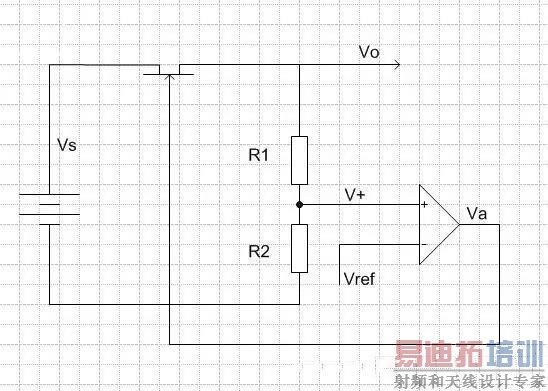

如图是线性稳压电源内部结构的简单示意图。我们的目的是从高电压Vs得到低电压Vo。在图中，Vo经过两个分压电阻分压得到V+，V+被送入放大器（我们把这个放大器叫做误差放大器）的正端，而放大器的负端Vref是电源内部的参考电平（这个参考电平是恒定的）。放大器的输出Va连接到MOSFET的栅极来控制MOSFET的阻抗。Va变大时，MOSFET的阻抗变大;Va变小时，MOSFET的阻抗变小。MOSFET上的压降将是Vs-Vo。

现在我们来看Vo是怎么稳定的，假设Vo变小，那么V+将变小，放大器的输出Va也将变小，这将导致MOSFET的阻抗变小，这样经过同样的电流，MOSFET的压差将变小，于是将Vo上抬来抑制Vo的变小。同理，Vo变大，V+变大，Va变大，MOSFET的阻抗变大，经过同样的电流，MOSFET的压差变大，于是抑制Vo变大。
　

二、开关电源的工作原理

　

　

如上图，为了从高电压Vs得到Vo，开关电源采用了用一定占空比的方波Vg1,Vg2推动上下MOS管，Vg1和Vg2是反相的，Vg1为高，Vg2为低;上MOS管打开时，下MOS管关闭;下MOS管打开时，上MOS管关闭。由此在L左端形成了一定占空比的方波电压，电感L和电容C我们可以看作是低通滤波器，因此方波电压经过滤波后就得到了滤波后的稳定电压Vo。Vo经过R1、R2分压后送入第一个放大器（误差放大器）的负端V+，误差放大器的输出Va做为第二个放大器（PWM放大器）的正端，PWM放大器的输出Vpwm是一个有一定占空比的方波，经过门逻辑电路处理得到两个反相的方波Vg1、Vg2来控制MOSFET的开关。
