这样讲硬件设计，大家都懂了！

时光飞逝，离最初画第一块电路已有数年。刚刚开始接触电路板的时候，与你一样，俺充满了疑惑同时又带着些兴奋。在网上许多关于硬件电路的经验、知识让人目不暇接。像信号完整性，EMI，PS设计准会把你搞晕。别急，一切要慢慢来。

　

　

1、总体思路

　

设计硬件电路，大的框架和架构要搞清楚，但要做到这一点还真不容易。有些大框架也许自己的老板、老师已经想好，自己只是把思路具体实现;但也有些要自己设计框架的，那就要搞清楚要实现什么功能，然后找找有否能实现同样或相似功能的参考电路板（要懂得尽量利用他人的成果，越是有经验的工程师越会懂得借鉴他人的成果）。

　

2、理解电路

如果你找到了的参考设计，那么恭喜你，你可以节约很多时间了（包括前期设计和后期调试）。马上就copy？NO，还是先看懂理解了再说，一方面能提高我们的电路理解能力，而且能避免设计中的错误。

　

3、没有找到参考设计？

没关系。先确定大IC芯片，找datasheet，看其关键参数是否符合自己的要求，哪些才是自己需要的关键参数，以及能否看懂这些关键参数，都是硬件工程师的能力的体现，这也需要长期地慢慢地积累。这期间，要善于提问，因为自己不懂的东西，别人往往一句话就能点醒你，尤其是硬件设计。
　

4、原理图，pcb ，物料清单表

硬件电路设计主要是三个部分，原理图，pcb ，物料清单（BOM）表。

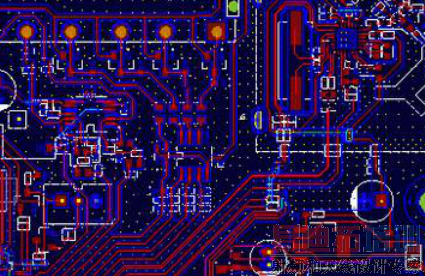

原理图设计就是将前面的思路转化为电路原理图。它很像我们教科书上的电路图。pcb涉及到实际的电路板，它根据原理图转化而来的网表（网表是沟通原理图和pcb之间的桥梁），而将具体的元器件的封装放置（布局）在电路板上，然后根据飞线（也叫预拉线）连接其电信号（布线）。完成了pcb布局布线后，要用到哪些元器件应该有所归纳，所以我们将用到BOM表。

　

5、用什么工具？

Protel，也就是altium容易上手，在国内也比较流行，应付一般的工作已经足够，适合初入门的设计者使用。

其实无论用简单的protel或者复杂的cadence工具，硬件设计大环节是一样的（protel上的操作类似windwos，是post-command型的;而cadence的产品concept & allegro 是pre-command型的，用惯了protel，突然转向cadence的工具，会不习惯就是这个原因）。设计大环节都要有：1）原理图设计。2）pcb设计。3）制作BOM表。现在简要谈一下设计流程（步骤）：

　

1、原理图库建立

要将一个新元件摆放在原理图上，我们必须得建立改元件的库。库中主要定义了该新元件的管脚定义及其属性，并且以具体的图形形式来代表（我们常常看到的是一个矩形（代表其IC BODY），周围许多短线（代表IC管脚））。protel创建库及其简单，而且因为用的人多，许多元件都能找到现成的库，这一点对使用者极为方便。应搞清楚ic body，ic pins，input pin，output pin， analog pin， digital pin， power pin等区别。

　

2、添加line和text注释

有了充足的库之后，就可以在原理图上画图了，按照datasheet和系统设计的要求，通过wire把相关元件连接起来。在相关的地方添加line和text注释。wire和line的区别在于，前者有电气属性，后者没有。wire适用于连接相同网络，line适用于注释图形。这个时候，应搞清一些基本概念，如：wire，line，bus，part，footprint等等。
