十分透彻的电容去耦原理解释

采用电容退耦是解决电源噪声问题的主要方法。这种方法对提高瞬态电流的响应速度，降低电源分配系统的阻抗都非常有效。

对于电容退耦，很多资料中都有涉及，但是阐述的角度不同。有些是从局部电荷存储（即储能）的角度来说明，有些是从电源分配系统的阻抗的角度来说明，还有些资料的说明更为混乱，一会提储能，一会提阻抗，因此很多人在看资料的时候感到有些迷惑。其实，这两种提法，本质上是相同的，只不过看待问题的视角不同而已。为了让大家有个清楚的认识，本文分别介绍一下这两种解释。

二、从储能的角度来说明电容退耦原理。

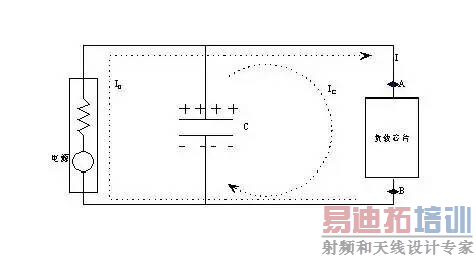

在制作电路板时，通常会在负载芯片周围放置很多电容，这些电容就起到电源退耦作用。其原理可用图1说明。

图 1 去耦电路

当负载电流不变时，其电流由稳压电源部分提供，即图中的 I0，方向如图所示。此时电容两端电压与负载两端电压一致，电流 Ic 为 0，电容两端存储相当数量的电荷，其电荷数量和电容量有关。当负载瞬态电流发生变化时，由于负载芯片内部晶体管电平转换速度极快，必须在极短的时间内为负载芯片提供足够的电流。但是稳压电源无法很快响应负载电流的变化，因此，电流 I0 不会马上满足负载瞬态电流要求，因此负载芯片电压会降低。但是由于电容电压与负载电压相同，因此电容两端存在电压变化。对于电容来说电压变化必然产生电流，此时电容对负载放电，电流 Ic 不再为 0，为负载芯片提供电流。

根据电容等式：

（公式 1）

只要电容量 C 足够大，只需很小的电压变化，电容就可以提供足够大的电流，满足负载瞬态电流的要求。这样就保证了负载芯片电压的变化在容许的范围内。这里，相当于电容预先存储了一部分电能，在负载需要的时候释放出来，即电容是储能元件。储能电容的存在使负载消耗的能量得到快速补充，因此保证了负载两端电压不至于有太大变化，此时电容担负的是局部电源的角色。

从储能的角度来理解电源退耦，非常直观易懂，但是对电路设计帮助不大。从阻抗的角度理解电容退耦，能让我们设计电路时有章可循。实际上，在决定电源分配系统的去耦电容量的时候，用的就是阻抗的概念。
　

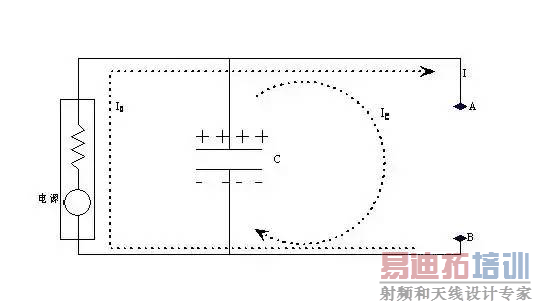

将图 1 中的负载芯片拿掉，如图 2 所示。从 AB 两点向左看过去，稳压电源以及电容退耦系统一起，可以看成一个复合的电源系统。这个电源系统的特点是：不论 AB 两点间负载瞬态电流如何变化，都能保证 AB 两点间的电压保持稳定，即 AB 两点间电压变化很小。

图片 2 电源部分

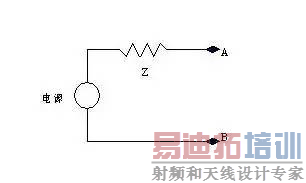

我们可以用一个等效电源模型表示上面这个复合的电源系统，如图 3

图 3 等效电源

对于这个电路可写出如下等式：

（公式 2）

我们的最终设计目标是，不论 AB 两点间负载瞬态电流如何变化，都要保持 AB 两点间电压变化范围很小，根据公式 2，这个要求等效于电源系统的阻抗 Z 要足够低。在图 2 中，我们是通过去耦电容来达到这一要求的，因此从等效的角度出发，可以说去耦电容降低了电源系统的阻抗。另一方面，从电路原理的角度来说，可得到同样结论。电容对于交流信号呈现低阻抗特性，因此加入电容，实际上也确实降低了电源系统的交流阻抗。

从阻抗的角度理解电容退耦，可以给我们设计电源分配系统带来极大的方便。实际上，电源分配系统设计的最根本的原则就是使阻抗最小。最有效的设计方法就是在这个原则指导下产生的。

正确使用电容进行电源退耦，必须了解实际电容的频率特性。理想电容器在实际中是不存在的，这就是为什么经常听到“电容不仅仅是电容”的原因。

实际的电容器总会存在一些寄生参数，这些寄生参数在低频时表现不明显，但是高频情况下，其重要性可能会超过容值本身。图 4 是实际电容器的 SPICE 模型，图中，ESR 代表等效串联电阻，ESL 代表等效串联电感或寄生电感，C 为理想电容。

图 4 电容模型

等效串联电感（寄生电感）无法消除，只要存在引线，就会有寄生电感。这从磁场能量变化的角度可以很容易理解，电流发生变化时，磁场能量发生变化，但是不可能发生能量跃变，表现出电感特性。寄生电感会延缓电容电流的变化，电感越大，电容充放电阻抗就越大，反应时间就越长。等效串联电阻也不可消除的，很简单，因为制作电容的材料不是超导体。

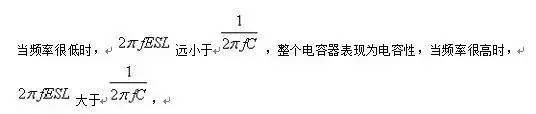

讨论实际电容特性之前，首先介绍谐振的概念。对于图 4 的电容模型，其复阻抗为：

（公式 3）
