P9高清拆机图

接下来，是我们拍摄的高清拆机图。

华为P9采用了与P8相同的螺丝+卡扣的方式进行固定，由于卡扣部分采用的是金属材质，部分采用的是塑料材质，同时金属的延展性比较差，导致拆机比较困难。为保证手机的正常使用，建议在专业师傅指导下进行拆解。
  机身被拆解成两半。据说，以往的华为P6、P7、P8均采用了L型主板设计，但是由于华为P9融入了双摄像头和指纹识别模块，所以P9主板采用了三段式布局。

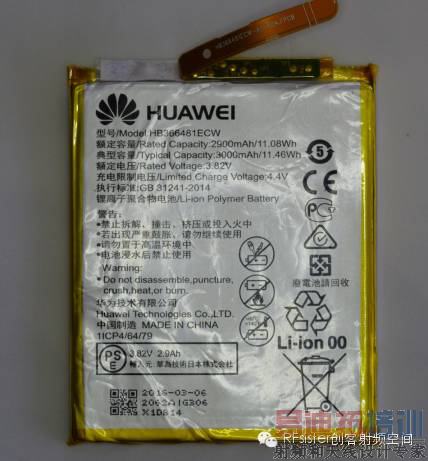

  拆下的华为P9电池，其采用了一块11.46Wh锂离子聚合物电池，容量为3000mAh，额定电压为3.82V,充电限制电压为4.4V.

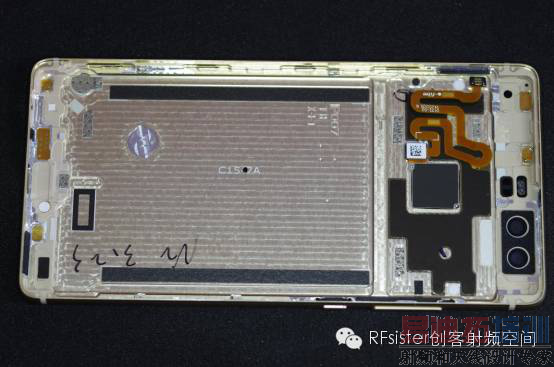

为了获得更好的散热效果，机身后盖主板位置覆盖了石墨散热贴纸，同时在摄像头位置和电池部位均有少量的泡面以起到减震作用。

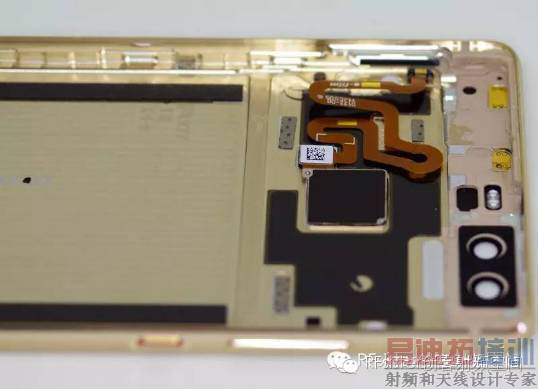

  P9指纹识别也是华为手机首次引入，指纹模组周边也使用上了泡棉胶与后壳进行固定。

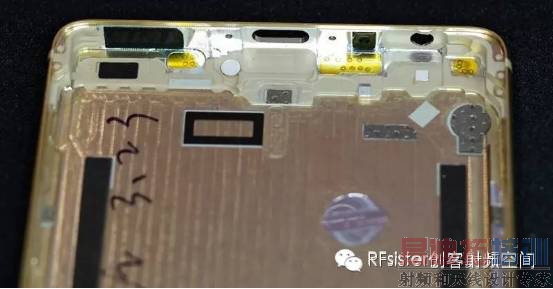

为确保华为P9金属机身信号的良好溢出，后盖顶部和底部都做了NMT纳米级注塑工艺处理。




主板排线连接处均有金属固定片覆盖，既起屏蔽作用又增加稳固性。另外，在电池排线连接处的金属片的螺丝上覆盖有贴纸，如果自行撕毁机主可能会失去保修资格。

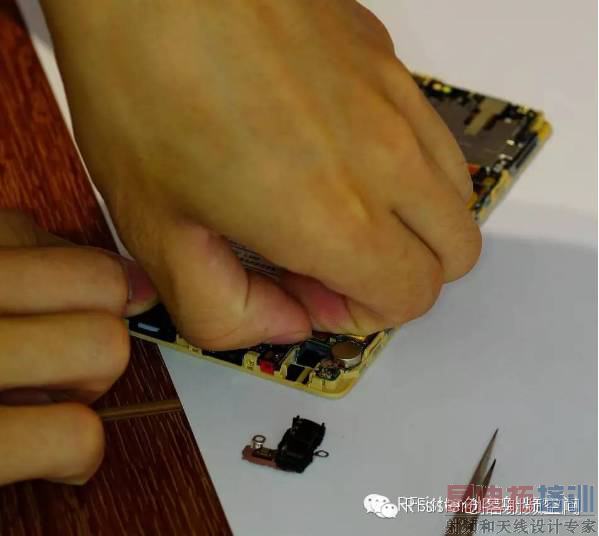

继续从机身底部拆解

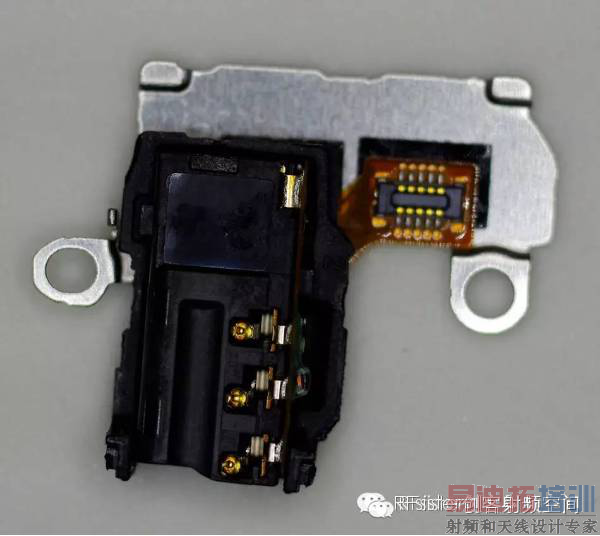

耳机插槽与排线


背面的金属片

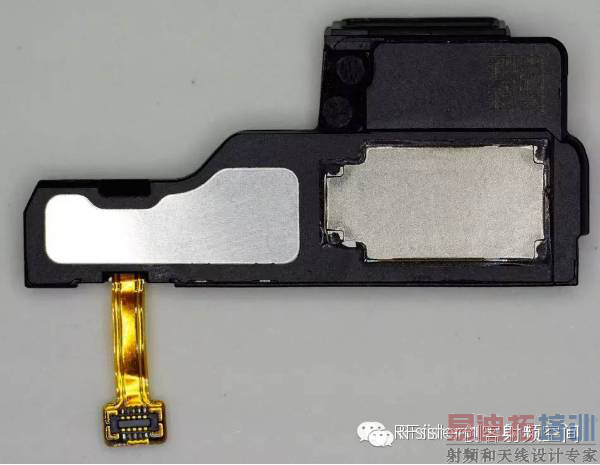

喇叭音腔，一方面通过接地避免杂散的电流声，另一方面，又让声音能够均匀分散传播。



天线的同轴线，连接天线与模块


再来一张，同轴线


拆下的马达


拆下的马达，表面覆盖的导电胶用来接地


这部分位于机身底部，整块集成了USB Type C接口、麦克风、3.5mm耳机接口。


再来看看另一侧

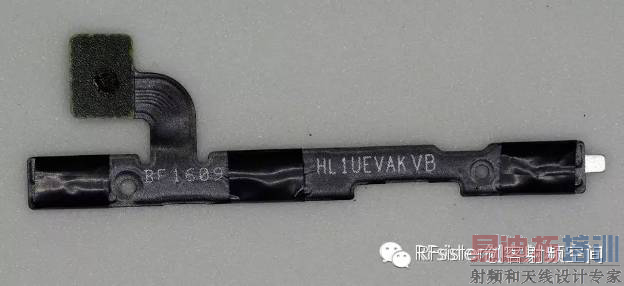

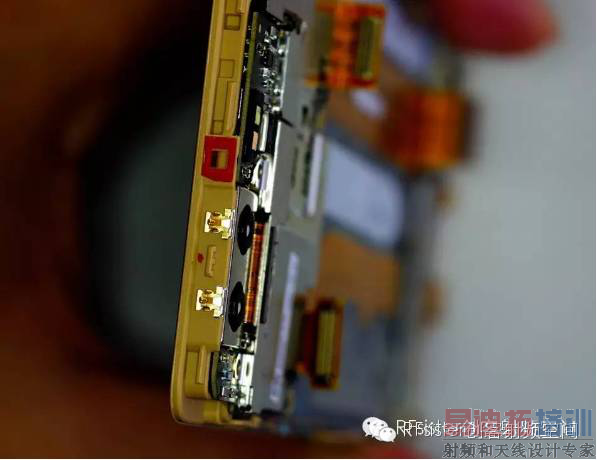

侧键（软FPC和地组合而成）


上部左侧部分为屏幕排线，右侧为小板排线


金属边框接触弹角

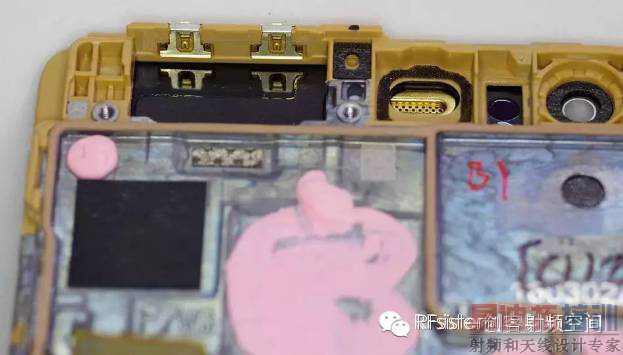

几乎裸奔的盖板，最显眼的就是两组排线，粉色部分为导热硅胶。




多处涂抹了导热硅胶




主板覆盖了大面积的金属片


翻过来，看看另一侧。右上部金色部分为P9双摄像头背部（其实侧面也有）的导热铜箔，用于扩散摄像头拍摄时产生的热量。

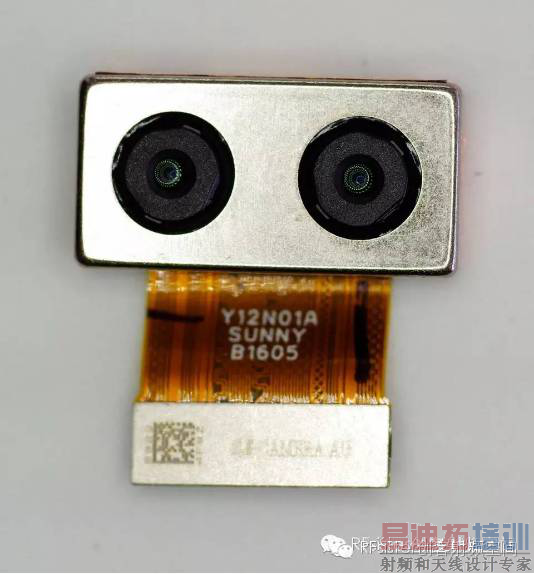

华为与莱卡深度合作的1200W像素的双摄像头，两者均参与了研发，当然底层算法还是莱卡提供的。摄像头为SUNNY舜宇光学代工。下部分为导热铜箔。


主板及焊接上的元器件







拆下的主板和部分部件

主板主要集成器件：

以下是华为P9内部集成的主要器件位置、信息标注。


图片来自IT168

ISP Altek 6610
Quorvo tqf6297h（射频放大器）
Skyworks 77621（射频放大器）
RFMD RF7305 （射频放大器）
TI BQ25892 （电源管理:）

CPU/ RAM 麒麟955 / 4GB
ROM  64GB
Hi6402（HIFI ）


图片来自IT168

博通BCM47531A1（GNSS接收器）
博通BCM43455XKUB（WiFi 蓝牙/FM ）
威盛 CPM1.0A（充电IC ）
威盛 CBP8.2D（CDMA基带）
FCI FC7712A（CDMA RF ）
Skyworks 77360-2  （射频放大器）
Hi6362  （RF收发） （2颗）
Hi6421    （电源管理）
Hi6422   （电源管理）


虚拟三天线分析

华为P9后盖天线布局图



以下是天线细节：

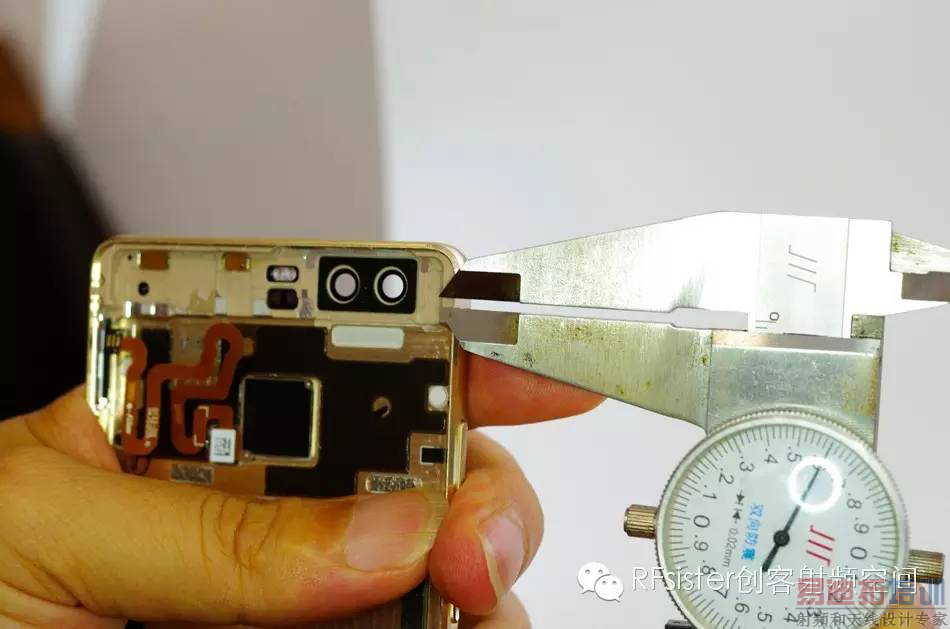

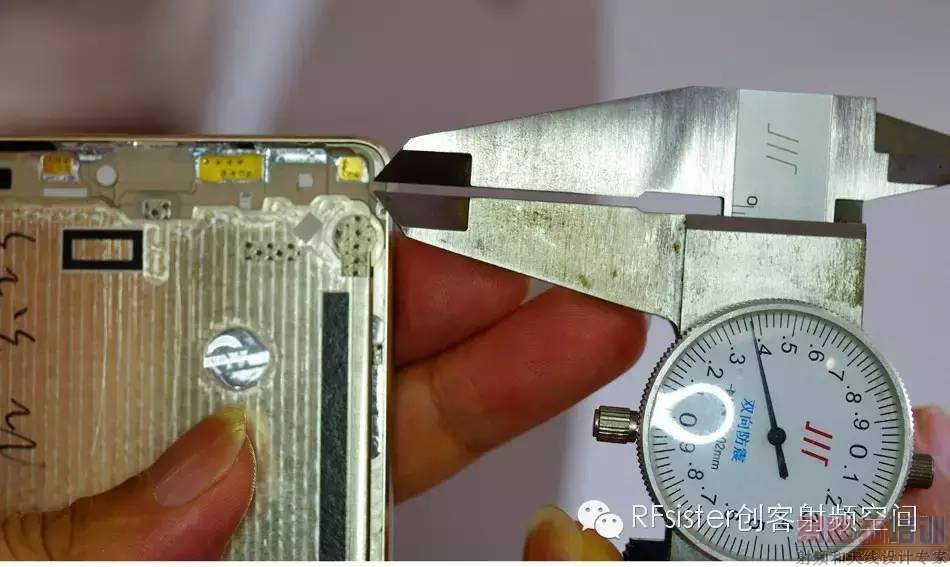

天线辐射体宽度测量



虚拟三天线分析
华为P9自称业界首创虚拟三天线，信号吊炸天，彻底打破死亡之握。


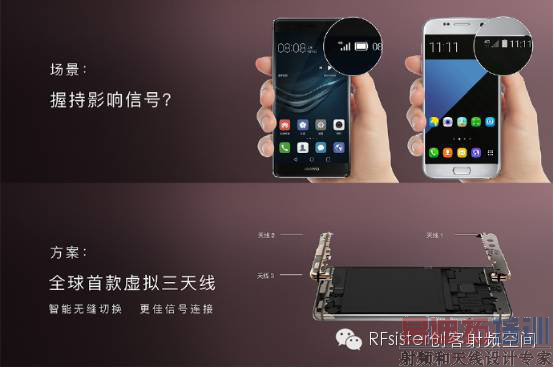

虚拟三天线

我们这次众筹拆机的目的之一，就是要研究分析华为P9的天线是如何让设计的，通过这次拆机我们对P9“虚拟三天线”做了以下几点分析；

三虚拟天线关键是指主天线而言，位于手机下端，天线辐射体就是我们能在外观面看到的那一条金属体，为了考虑左右手不同握姿产生“天线门事件”，P9在天线结构上创新设计了三组馈电点，各分布于左，中，右三个部位（如图A、B、C所示），并且每组馈点配合有天线匹配与射频开关，在实际工作中通过手机实时分析收发信号的强度来分辨是左手还是右手握持方式，软件智能化输出指令控制射频开关，让三组天线馈电点以不同的组合方式参与到实际的信号收发工作中，以实现最佳的工作通信状态。这就是所谓的三虚拟，三组天线馈点是虚虚实实不同时参与工作，而常规的手机天线是一组固定的天线馈点，这就前者与后者的最大区别。


红色框选部分为天线辐射体


A、B、C为左、中、右三组馈电点分布

以上只是我们对“虚拟三天线”做简要的分析，由于受很多因素制约我们也不能够进行更深层次的分析，因此如果分析的有误，欢迎批评指正。

通过目前的测试数据来看,存在的疑点:
1.LTE  Band5和W  Band5，在自由空间测试正常，但是人头手测试是显示异常（自由空间TRP：17dBm; 人头手：4dBm.）

2.SAR是否会满足国际标准(因设备有限，无法测试)

提醒：
1.从对比数据看，大家要小心保护手机（根据测试数据来看，我们发现华为P9拆解前后的测试数据差异很大，所以说，拆解有风险，请谨慎操作。）


测试数据：

此次对RFsister 华为P9进行拆解，通过分析“虚拟三天线”新技术，学习和借鉴知名厂商的设计经验，同时对我们来说最宝贵的就是，我们还对华为P9整机做了自由空间测试，测试项包括LTE、WiFi、G、W、人头右手。

这次对华为P9做整机自由空间测试的，就是RFsister实验室里的CTIA标准混响法RTS90暗室

CTIA标准混响法RTS90暗室


CTIA标准混响法RTS90暗室，支持频段范围在400MHz-6GHz， 其8m³最大有效测量空间可满足几乎所有大型黑电、白电测试，其测试能力包括：天线辐射功率TRP，接收灵敏度TIS，数据吞吐量TPUT，以及对WIFI产品802.11bgn可进行全功能的测试，并且还具备4*4 MIMO性能测试，支持LTE MIMO、WIFI MIMO性能测试。

测试项：TRP、TIS、吞吐量、效率、增益

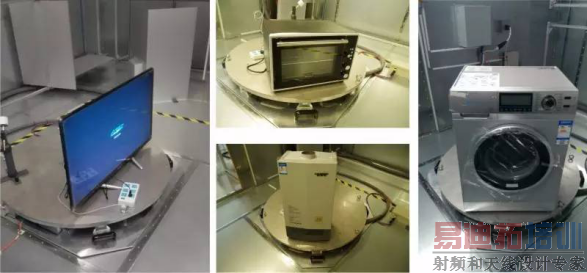

RTS90 可对智能电视、洗衣机等这些大型智能家电做测试

测试能力：
测试频段：400MHz—6GHz，
测试物体容积最大可达2mX2mX2m
天线辐射功率TRP，
接收灵敏度TIS，
数据吞吐量TPUT，
WIFI产品802.1.11a/b/g/n全功能测试；
4*4 MIMO性能测试，支持LTE MIMO、WIFI MIMO性能测试，有效评估多；径环境下的产品性能进；
可模拟真人测试；

另外，我们需要强调一点，P9拆机前后的测试数据差异比较大，我们也做了区分，详细数据见下表。


华为P9拆机前  测试数据
自由空间
LTE
B1	CH	18050	18300	18550
	TRP	18.31	18.29	17.24
	CH			550
	TIS			-90.5
B2	CH	18650	18900	19150
	TRP	18.57	17.66	16.67
	CH			1150
	TIS			-95.61
B3	CH	19250	19575	19900
	TRP	18.78	18.21	18.54
	CH			1900
	TIS			-95.38
B5	CH	20450	20525	20600
	TRP	17.98	16.5	17.06
	CH			2600
	TIS			-90.55
B7	CH	20800	21100	21400
	TRP	15.02	16.47	16.09
	CH			3400
	TIS			-93.5
B8	CH	21500	24625	21750
	TRP	16.83	16.26	15.2
	CH			5950
	TIS			-94.13
B12	CH	23060	23095	23130
	TRP	16.44	15.26	15.48
	CH			5130
	TIS			-89.43
B18	CH	23900	23925	23950
	TRP	16.85	16.38	16.55
	CH			5950
	TIS			-94.27
B20	CH	24200	24300	24400
	TRP	14.17	15.86	16.34
B38	CH	37850	38000	38150
	TRP	16.72	16.43	15.35
	TIS			-90.01
B39	CH	38350	35450	38550
	TRP	16.86	16.84	16.63
	TIS			-93.85
B40	CH	38750	39150	39550
	TRP	18.4	17.51	17.75
	TIS			-90.69
WIFI
CH1	CH1	1
	TRP	13.27
G
GSM900	CH	975	37	124
	TRP	26.6	26.47	26.35
	TIS		-101.6
DCS1800	CH	25.87	25	24.7
	TRP		-102.76
	TIS
W
W 1	CH	10562	10700	10838
	TRP	18.02	17.96	18.05
	TIS		-106.35
W5	CH	4357	4407	4458
	TRP	16.25	17.23	18.16
	TIS
人头右手
W 1	CH	10562	10700	10838
	TRP	8.66	8.96	8.89
	TIS		94.85




华为P9拆机后 测试数据
自由空间
LTE
B38	CH	37850	38000	38150
	TRP	14.75	14.56	15.14
	TIS			-92.04
B39	CH	38350	35450	38550
	TRP	16.86	16.21	16.92
	TIS			-92.39
B40	CH	38750	39150	39550
	TRP	15.3	15.21	15.49
	TIS			-92.43
G
GSM900	CH	975	37	124
	TRP	22.82	22.95	22.91
	TIS


最后，附上行业参考测试数据，大家可以与我们的测试数据进行对比分析。


行业标准参数	TRP	TIS
GSM900	27	-102
GSM1800（DCS）	25	-102
WCDMA	18	-103
LTE（FDD）	15.5（CTA）	-87（CTA）
CDMA	18	-102
