PCB中的平面跨分割

录入：edatop.com 点击：

在 PCB 设计过程中，由于平面的分割，可能会导致信号参考平面不连续，对于低低频信号，可能没什么关系，而在高频数字系统中，高频信号以参考平面作返回路径，即回流路径，如果参考面不连续，信号跨分割，这就会带来诸多的问题，如 EMI、串扰等问题。这种情况下，需要对分割进行缝补，为信号提供较短的回流通路，常见的处理方式有添加缝补电容和跨线桥接：

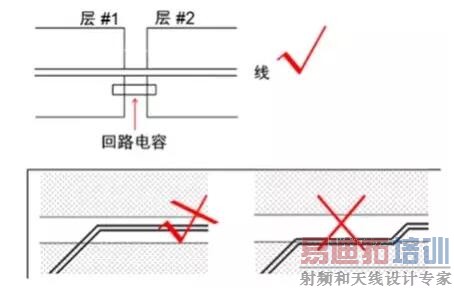

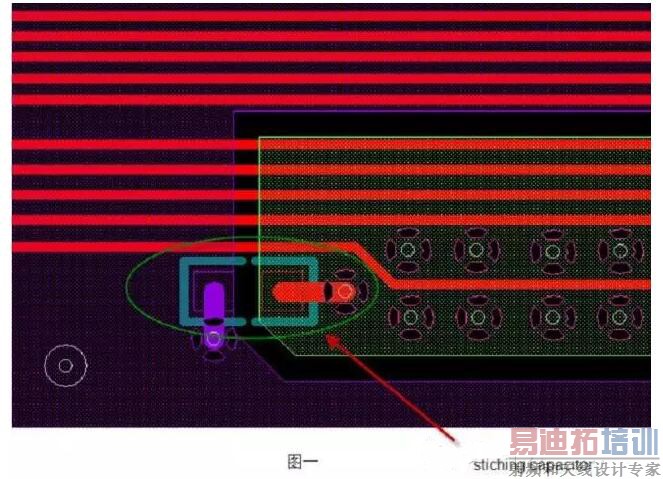

A. 缝补电容Stiching Capacitor 通常在信号跨分割处摆放一个 0402 或者 0603封装的瓷片电容，电容的容值在 0.01uF 或者是 0.1 uF，如果空间允许，可以多添加几个样的电容同时尽量保证信号线在缝补电容 200mil 范围内，距离越小越好而电容两端的网络分别对应信号穿过的参考平面的网络,见图一中电容两端连接的网络，两种颜色高亮的两种不同网络：

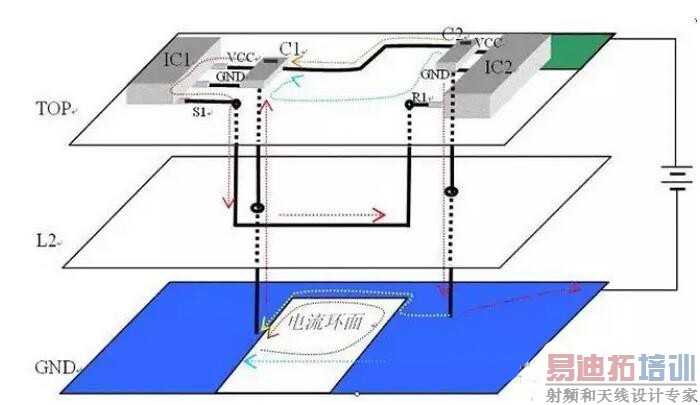

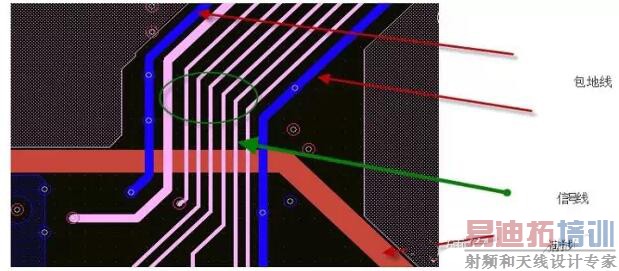

B. 跨线桥接常见的就是在信号层对跨分割的‘信号包地处理’，也可能包的是其他网络的信号线，这个个‘包地线’尽量粗，这种处理方式，参考下图

在此补充说明一下跨分割常见的产生方式:

1. 下面的分割在一块单板上，可能有很多的电源要处理，而电源下面的数量有限；综合考量后，只好在电源平面上动刀了。有时可能干净利索，一刀两断而有时避免不了藕断丝连，可能牺牲的只是不怎么关键的信号，但是还是要补救一的。这个感觉就像走回家的路，突然挖了条沟，这就有问题了，绕吧，有点远，还可能被人家的狗追；好吧，简单架座桥，也可以回家。

撇开这个不着边际的比喻，如果在 PCB 中，你做了分割处理，就查一下信号线的，不然会有问题发生。

2. 上面的状况不易被忽视，还有种情况，可能会被忽视。如 via 过于密集，导致平面的割断，毕竟人家 via 也是占空间的，多了就会把下面给占了，造成‘割断量，这种情况不在赘述，相关介绍比较多。这种情况，就需要自己前期设置好规则，后期细心检查。

时钟、复位、100M以上信号以及一些关键的总线信号不能跨分割，至少有一个完整平面，优选GND平面。

时钟信号、高速信号和敏感信号禁止跨分割；

差分信号必须对地平衡，避免单线跨分割。（尽量垂直跨分割）
