微波射频用印制板的选材

随着无线通讯和宽带网络的发展，PCB已不再简简单单是在一些绝缘的基材上面布上金属导线，实现互联。在许许多多的情况下，基材和金属导体已经成为功能元件的一部分。尤其是在射频应用中，元件与基材相互作用，从而，PCB的设计和制造越来越对产品的功能产生至关重要的影响。如左图1所示的微波板的一个典型部分，上面的导体都是一个个元件。

我们PCB制造者也更多的介入与设计相关的东西，尤其是到高频，高速信号传输中更是如此。同样设计者也必须对PCB制造工艺有深入的了解，才能综合生产出合格的，高性能的PCB。

我们从这期开始介绍一些大家经常接触的参数，由浅入深做一些技术探讨，希望能够加深设计与制造的沟通和交流。

1.介电常数

介电常数（Dk, ε，Er）决定了电信号在该介质中传播的速度。电信号传播的速度与介电常数平方根成反比。介电常数越低，信号传送速度越快。我们作个形象的比喻，就好想你在海滩上跑步，水深淹没了你的脚踝，水的粘度就是介电常数，水越粘，代表介电常数越高，你跑的也越慢。

介电常数并不是非常容易测量或定义，它不仅与介质的本身特性有关，还与测试方法，测试频率，测试前以及测试中的材料状态有关。介电常数也会随温度的变化而变化,有些特别的材料在开发中就考虑到温度的因素.湿度也是影响介电常数的一个重要因素,因为水的介电常数是70,很少的水分,会引起显著的变化.

 以下是一些典型材料的介电常数(在1Mhz下)：

可以看出，对于高速、高频应用而言，最理想的材料是由铜箔包裹的空气介质，厚度允差在＋/－0.00001"。作为材料开发，大家都在朝这个方向努力,如Arlon 专利开发的Foamclad非常适合基站天线的应用。但不是所有的设计都是介电常数越小越好,它往往根据一些实际的设计而定,一些要求体积很小的线路,常常需要高介电常数的材料,如Arlon的AR1000 用在小型化线路设计.有些设计如功放,常用介电常数2.55(如Arlon Diclad527, AD255等),或者介电常数3.5(如AD350,25N/FR等).也有采用4.5介电常数的,(如AD450)主要从FR-4设计改为高频应用,而希望沿用以前设计.

介电常数除了直接影响信号的传输速度以外,还在很大程度上决定特性阻抗,在不同的部分使得特性阻抗匹配在微波通信里尤为重要.如果出现阻抗不匹配的现象,阻抗不匹配也称为VSWR (驻波比).

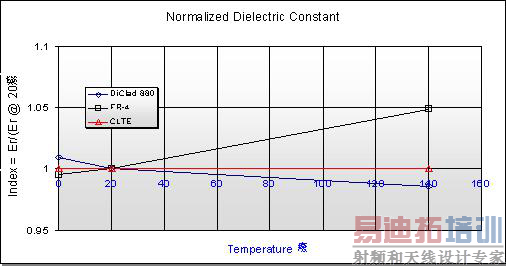

CTEr:由于介电常数随温度变化,而微波应用的材料又常常在室外,甚至太空环境,所以CTEr(Coefficenc of Thermal of Er,介电常数随温度的变化系数)也是一个关键的参数.一些陶瓷粉填充的PTFE能够有非常好的特性,如CLTE.
