SATIMO暗室有源操作手册

 第二步：

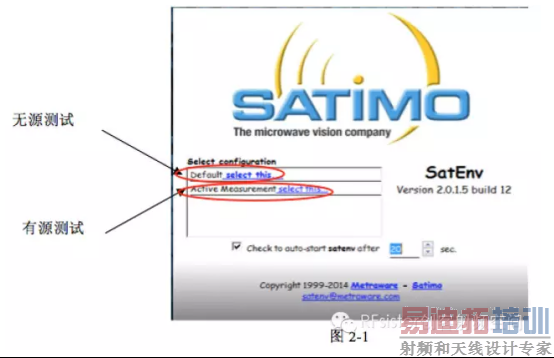

 （1）开启Satimo系统软件 ，选择有源测试如下图2-1。



　

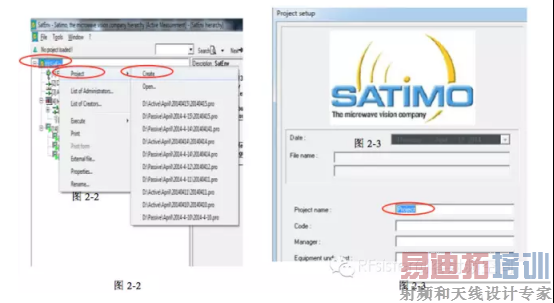

（2） 打开系统后创建文件如下图2-2，点击Create后会出现图2-3，输入Project name后点击OK就成功创建文件。

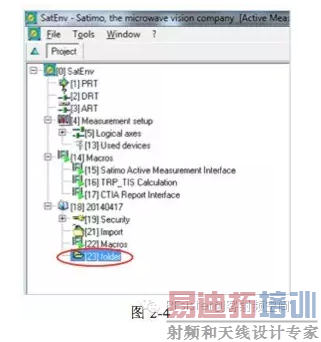

（3）回到系统后左击floder，使测试完数据找到并保存在floder的目录下，如图2-4。

　

  第三步：

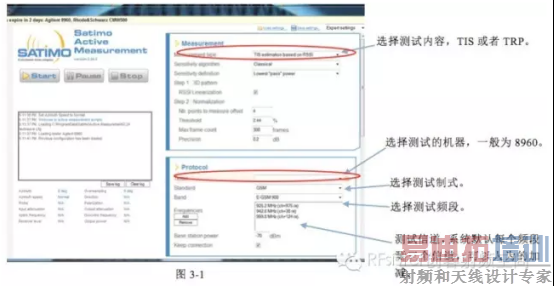

 （1）回到桌面上打开SAM2.24，进入到如下系统，图3-1


 （2）如下图3-2为GSM850TRP（总发射功率）

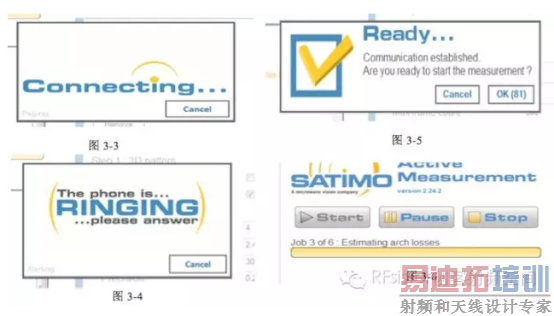

（3）1.从电脑呼叫机子，参数设置正确以后就可以点击Start会弹出图3-3，稍等一会弹出图3-4，此时说明机子需要应答，进入暗室应答机子后会弹出图3-5，关上暗室的门点击OK就可以开始GSM850TRP的测试，如下图3-6。

2.有些机子需要从待测机子呼叫连接系统，机子呼叫后可以观察8960判断是否处于connection状态，若是就点击Start，会直接弹出图3-5点击OK后便能开始测试。
