12.5GHz 锁相环设计调试的心路历程

拉大之后发现肩膀明显改善，但还是有~，天秤座的我要求能再好一点，最好一点肩膀都没有。然后又用ADI的软件设计了几种参数，始终去不掉。ADI的软件里自然没有hittite芯片的模型，所以仿真的毕竟不能当饭吃。最后，我投靠了强大的ADS。AGILENT的荣誉产品。里面的PLL的DESIGNGUIDE很好的解决了问题。所有仿真参数打进去，出来的滤波器参数非常精准。直接看图说话：

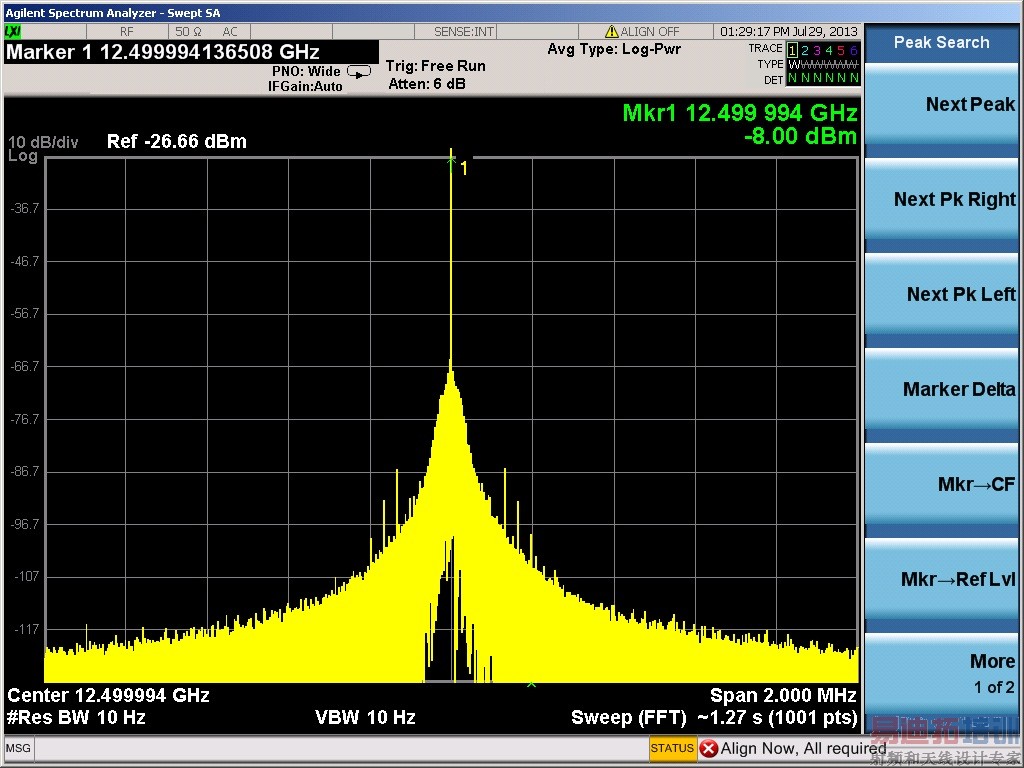

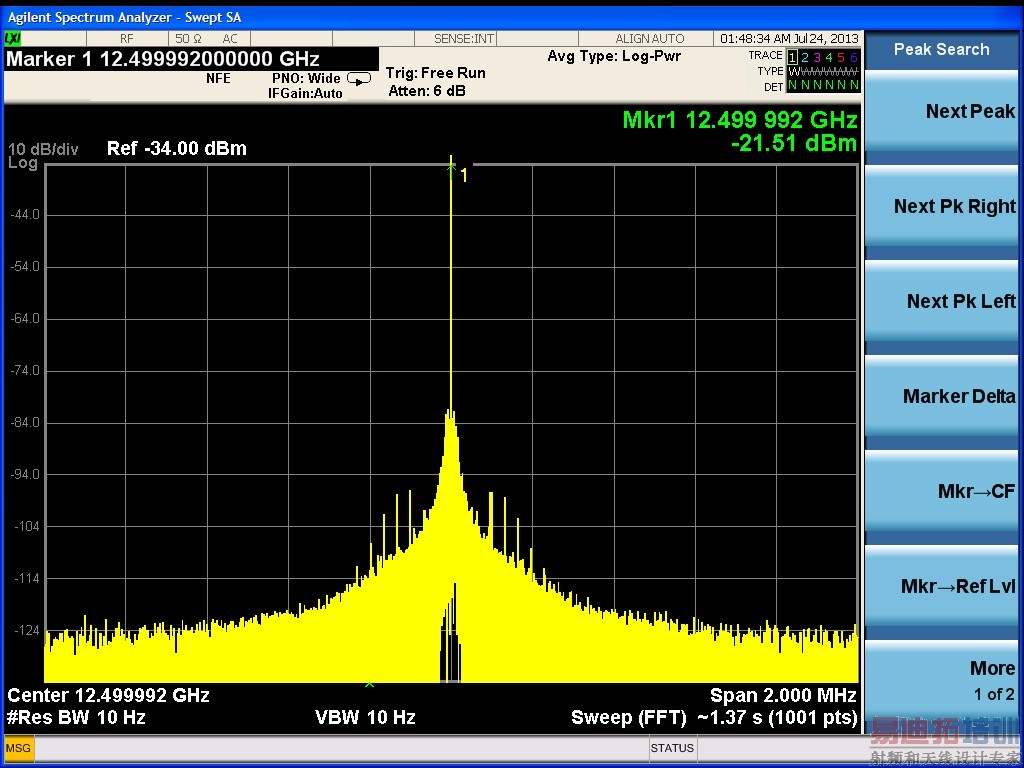

 上图中完全看不出肩膀，拉开看。。。。。。这也太难看了吧，这么胖，怎么办，为什么这么胖我到现在也还没搞清楚。。。。望高人指点一二。我想到的唯一办法就是减小环路带宽看看会不会好。我也知道环路带宽太小会造成同步带过小，容易失锁，锁定时间也大大加长。但菜鸟的我没有办法了。就这么招了，我继续减小环路带宽。最后到了10kHz的50°相位裕度，已经是鉴相频率25MHz的1/2500了~，继续上图：

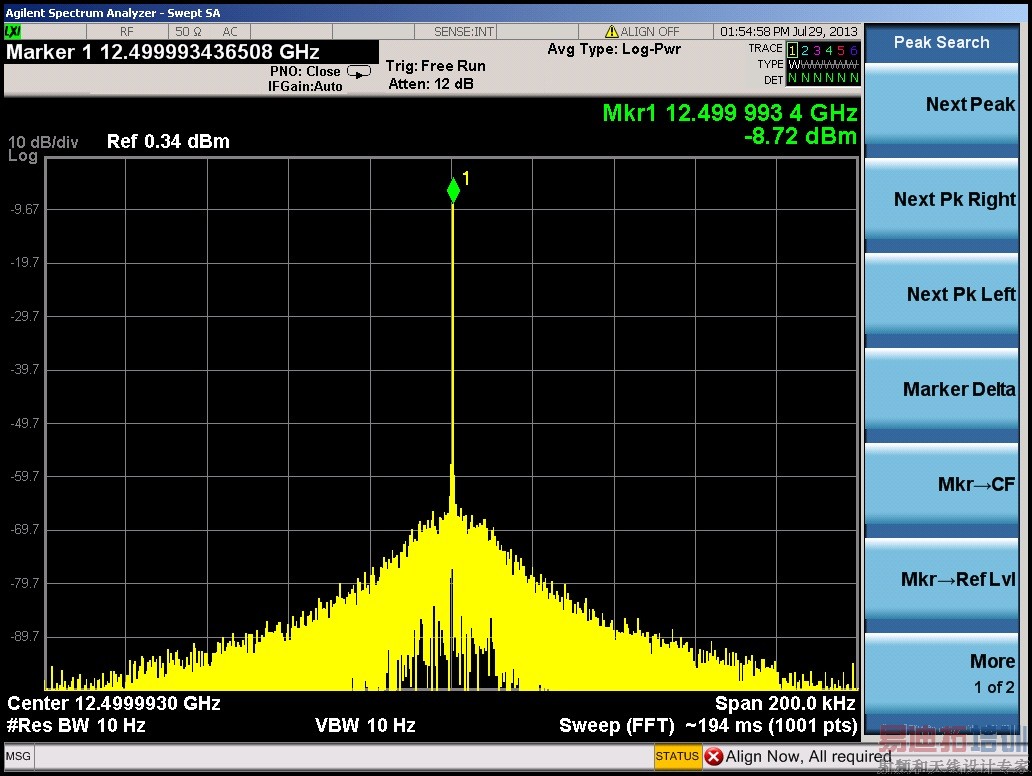

现在看上去舒服多了，但我觉得还是有点胖，但我已经不敢再减小了，我总觉得应该有其他办法让他变瘦。而且，左图中边上的小毛刺从一开始的图中就有，这个真心也不知道怎么来的，我配置PLL的单片机在配置完成后连晶振都让他停掉了，所以不可能是单片机造成，而且这一版中去掉了开关电源，板子上全部是LDO，接入的电源也是线性恒流源。相当高级的那种。所以就真心不知道了。

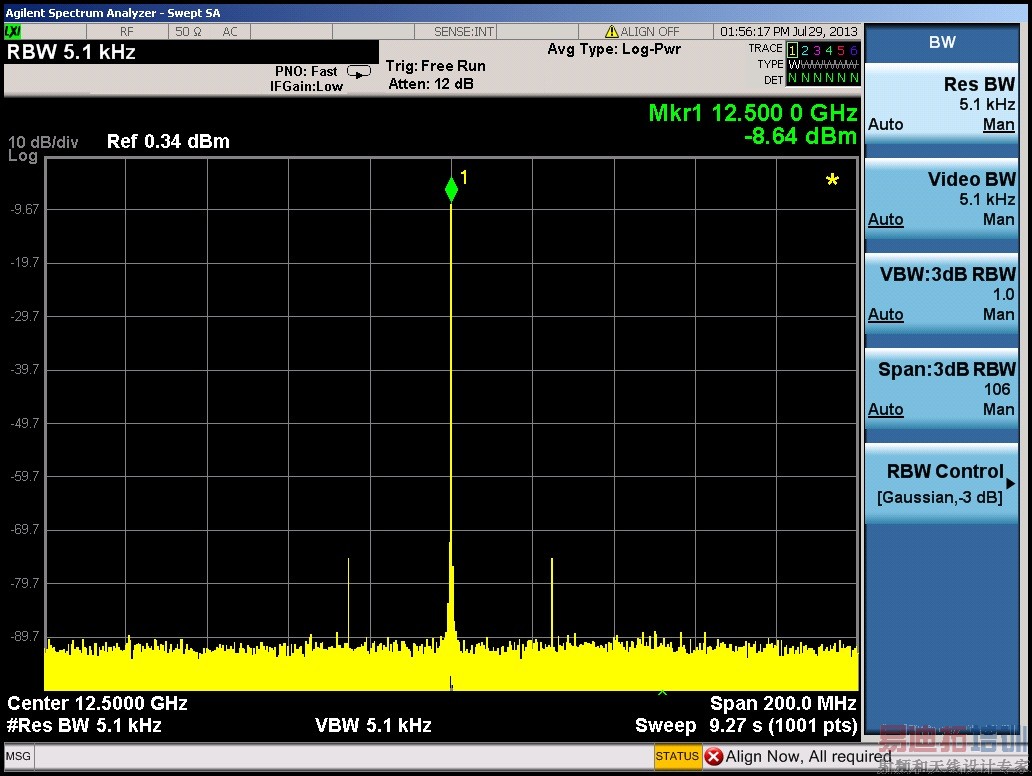

减小环路带宽有点好处，就是参考杂散得到很好的抑制。但因为我的鉴相频率太低，只有25M，所以，不能完全滤除。上大图：


边上两根小的间隔为25MHz，这个就是参考杂散。不断的减小环路带宽这个的衰减程度肉眼看得很明显。

这样已经差不多了，算出具成效，装进盒子里可以使用了。虽然如此，但是我总觉得有点遗憾，有很多问题我还是没有搞懂。虽然已经懂了不少。把历程写下来，各位看官如果懂的话请不吝指教，我真心想学点东西。但又不想看锁相技术的书，都是公式看不进，也不实用，跟波形对不起来。所以，如果哪位知道这个肩膀叫什么专业名字，跟什么有关，怎么去除，对于现在这个还是有点胖的波形如何进一步“减肥”，有见解的，希望多多留言哈。我一来想精益求精，二来想来讨教点东西，三是记录点滴，日后自己看起来也当哥调试记录吧!
