电磁屏蔽一般方法：静电屏蔽、静磁屏蔽和高频电磁场屏蔽
录入：edatop.com 点击：
远近场的划分
根据两类基本源的场随1/r(场点至源点的距离)的变化来划分远近场，两类源在远近场的场特征及传播特性均有所不同。故远近场的划分满足以下原则：
电磁屏蔽材料：
选择使用什么种类电磁密封衬垫时要考虑四个因素：屏蔽效能要求、有无环境密封要求、安装结构要求、成本要求。按机理可分为电场屏蔽、磁场屏蔽和电磁场屏蔽。
电场屏蔽
【屏蔽机理】：将电场感应看成分布电容间的耦合。
【设计要点】：
a、屏蔽板以靠近受保护物为好，而且屏蔽板的接地必须良好！！！
b、屏蔽板的形状对屏蔽效能的高低有明显影响。全封闭的金属盒最好，但工程中很难做到！
c、屏蔽板的材料以良导体为好，但对厚度无要求，只要有足够的强度就可了。

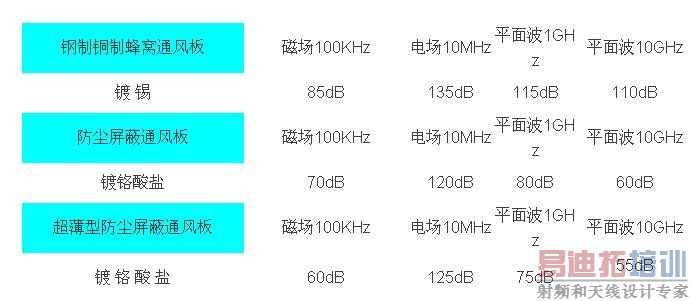

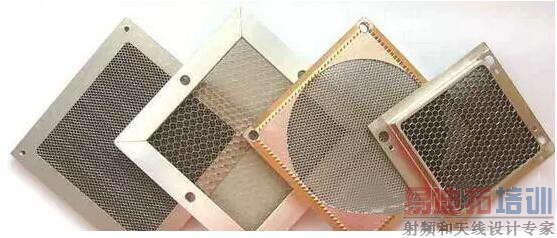

有通风需求的屏蔽板

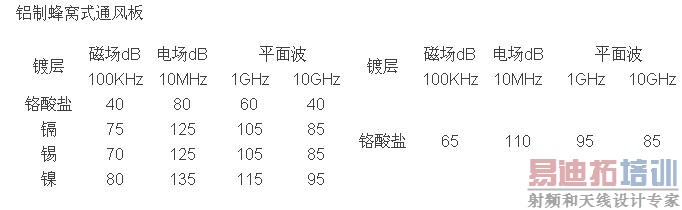

铝制蜂窝式通风板
磁场屏蔽
磁场屏蔽通常是指对直流或低频磁场的屏蔽，其效果比电场屏蔽和电磁场屏蔽要差的多。
