示波器不为人知的十二般武艺
3、在DVD驱动器上播放影片
大型LCD屏幕还可用作什么呢?可以肯定的是,您可以在示波器上观看信号完整性分析指南,但更令人高兴的是,您还可以观看最近的电影(但是还不能观看3D视频)。
4、滤波
您是否需要用高带宽示波器测量低频信号但又不想有高频噪音?许多示波器都具有数字信号处理功能,可进行滤波,包括低通滤波。下一次,您想在您12GHz示波器上测量100MHz时钟时,可使用带宽限制功能,以得到更佳的信噪比和更精确的测量值。
5、宽带雷达测试
数字示波器早已具备FFT功能。随着雷达和其他宽带RF系统进入数字领域,现在示波器已具备瞬态或宽频带宽RF信号分析功能。您可以对无外部降频转频器的宽带雷达、高数据速率卫星链路或跳频通信系统执行脉冲分析、数字解调和EVM测量。

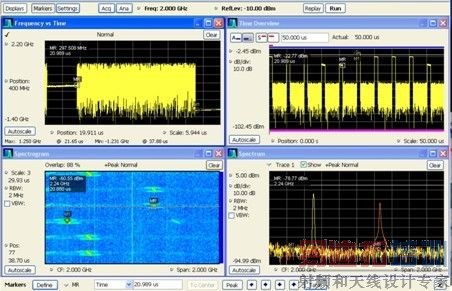

图4:显示宽带雷达信号的示波器
6、改善垂直分辨率
大部分示波器的A/D分辨率为8个比特。用不同的采集模式,可按如下所述,通过求相邻采样的平均值来提高垂直分辨率。那么,通过求平均值和采用高分辨率模式可将分辨率提高多少呢?理论上讲,增加值为0.5Log2N,其中N为相邻采样的平均数。
实际情况是,2个字节的存储深度限制了这一增加。两个字节为16位。保留其中一位作为符号位,剩余的15位用作数据数值。舍入误差使第14位和第15位成为随机值,从而使实际限值变为13位。因此,改善可从约六个有效位开始,用高度过采样时可增至约13位。
图5:提高垂直分辨率
7、基于示波器的信号发生器
由于许多示波器都装有计算机I/O端口,比如USB端口或以太网端口,因此可使用这些端口来生成测试信号。只需下载合适的软件(可在许多标准机构的网站上查找到)来激活测试模式,您就拥有了一台信号发生器。
8、测试文件
如果您想像大多数人那样在示波器上进行分析,则可能还需要有一些测试文件。了解许多集成软件分析工具中的测试报告功能,可为您节约一些时间。想要更高效,您可以通过远程控制仪表指令自动化分析和测试报告的操作。即便是基本型示波器也具备针对文件的省时功能,比如“保存全部”功能,只需按下一个按钮,即可保存截图、波形数据和设置文件。
图6:文件测试报告功能的用途
