示波器不为人知的十二般武艺

示波器是人们设计、制造或修理电子设备不可或缺的工具。在现今这个快节奏的世界里，工程师们需要利用目前最好的工具来快速准确地解决他们所遇到的测量难题。在工程师看来，示波器是成功应对现今测量难题的关键所在。现代数字示波器拥有可帮助节省时间的特性，如深存储和一系列分析工具等，可简化高速数字设计带来的挑战。下文分别细数了示波器或曾不为人知的12项功能。

1、协议解码

根据示波器波形显示进行串行总线手动解码既耗时又容易出错。在这一相对简单的I2C信号中，可能有问题存在。您能轻松找到这个问题吗？甚至还能说出该信号代表什么吗？要对该数据包进行手动解码，需寻找到包头、数据位及包尾。利用时钟状态（**）对所有数据信号状态（蓝色）进行对照确认，然后将其转换为十六进制数值。

图1：示波器上的I2C信号

在此将手动解码与自动解码示例进行比较。只需定义时钟和数据处于哪些通道上以及定义用于确定逻辑值（“1”和“0”）的阈值，就可以让示波器获悉正通过总线传输的协议。在一瞬间，就可对串行数据进行解码并将其显示出来，说明总线波形显示中的起始位、地址位、数据位和结束位。对I2C总线而言，地址值和数据值能够以十六进制方式显示，或以二进制方式显示。

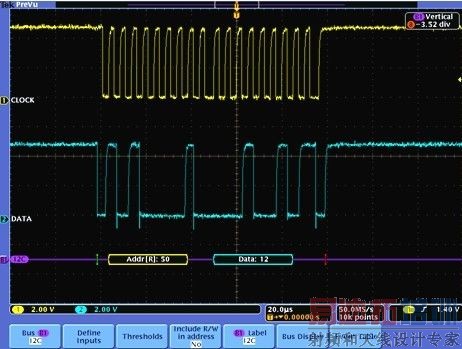

图2：自动I2C解码

2、网络分析仪

需测量回波损耗（Sdd11）或插入损耗（Sdd21），但却没有TDR或VNA，怎么办？您可用高带宽示波器进行一些近似于网络分析的测量，尽管这样做好 像有些超出其使用范围，而且肯定有某些局限。传统的频率响应时间测试涉及对快脉冲的测量以及对响应FFT的查看。除这种测量外，您还可以通过一些相当基础的设置来测量回波损耗和插入损耗。

例如，一些高速标准（像PCI Express 3.0和USB 3.0）包括有这样的测量，一长串逻辑值“1”后接一长串“0”。这构成一种稳态条件或低频状态。然后，测试图案变为时钟或1010图案，又称为奈奎斯特图。对前后电压电平进行比较，得到一个标称插入损耗值。可采用更先进的技术以及自定义信号激励来提取其他详细信息。

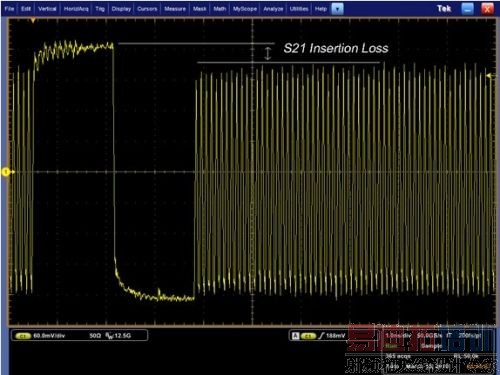

图3：64个“1”及64个“0”后接“1010”的图形
