超强PCB布线设计经验谈附原理

有无地平面时的电流回路设计

对于电流回路，需要注意如下基本事项：

1. 如果使用走线，应将其尽量加粗

PCB上的接地连接如要考虑走线时，设计应将走线尽量加粗。这是一个好的经验法则，但要知道，接地线的最小宽度是从此点到末端的有效宽度，此处“末端”指距离电源连接端最远的点。

2. 应避免地环路

3. 如果不能采用地平面，应采用星形连接策略(见图6)

通过这种方法，地电流独立返回电源连接端。图6中，注意到并非所有器件都有自己的回路，U1和U2是共用回路的。如遵循以下第4条和第5条准则，是可以这样做的。

4. 数字电流不应流经模拟器件

数字器件开关时，回路中的数字电流相当大，但只是瞬时的，这种现象是由地线的有效感抗和阻抗引起的。对于地平面或接地走线的感抗部分，计算公式为V = Ldi/dt，其中V是产生的电压，L是地平面或接地走线的感抗，di是数字器件的电流变化，dt是持续时间。对地线阻抗部分的影响，其计算公式为V= RI, 其中，V是产生的电压，R是地平面或接地走线的阻抗，I是由数字器件引起的电流变化。经过模拟器件的地平面或接地走线上的这些电压变化，将改变信号链中信 号和地之间的关系(即信号的对地电压)。

5. 高速电流不应流经低速器件

与上述类似，高速电路的地返回信号也会 造成地平面的电压发生变化。此干扰的计算公式和上述相同，对于地平面或接地走线的感抗，V = Ldi/dt ；对于地平面或接地走线的阻抗，V = RI 。与数字电流一样，高速电路的地平面或接地走线经过模拟器件时，地线上的电压变化会改变信号链中信号和地之间的关系。


图4 采用手工走线为图3所示电路原理图设计的电路板的顶层

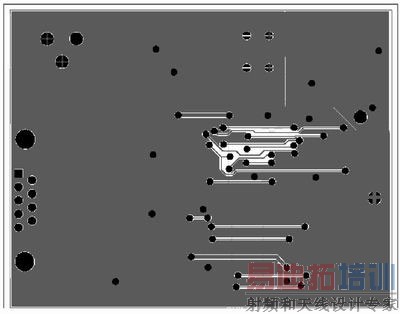

图5 采用手工走线为图3所示电路原理图设计的电路板的底层


图6 如果不能采用地平面，可以采用“星形”布线策略来处理电流回路

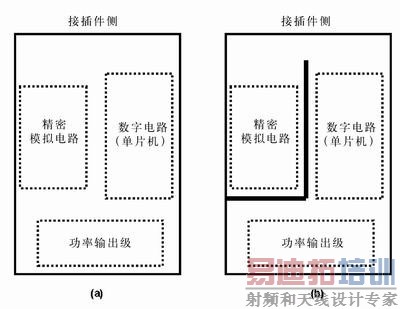

图7 分隔开的地平面有时比连续的地平面有效，图b)接地布线策略比图a) 的接地策略理想

6. 不管使用何种技术，接地回路必须设计为最小阻抗和容抗

7. 如使用地平面，分隔开地平面可能改善或降低电路性能，因此要谨慎使用

分开模拟和数字地平面的有效方法如图7所示

图7中，精密模拟电路更靠近接插件，但是与数字网络和电源电路的开关电流隔离开了。这是分隔开接地回路的非常有效的方法，我们在前面讨论的图4和图5的布线也采用了这种技术。



（二）

工程领域中的数字设计人员 和数字电路板设计专家在不断增加，这反映了行业的发展趋势。尽管对数字设计的重视带来了电子产品的重大发展，但仍然存在，而且还会一直存在一部分与模拟或现实环境接口的电路设计。模拟和数字领域的布线策略有一些类似之处，但要获得更好的结果时，由于其布线策略不同，简单电路布线设计就不再是最优方案了。本 文就旁路电容、电源、地线设计、电压误差和由PCB布线引起的电磁干扰(EMI)等几个方面，讨论模拟和数字布线的基本相似之处及差别。
模拟和数字布线策略的相似之处

旁路或去耦电容

在布线时，模拟器件和数字器件都需要这些类型的电容，都需要靠近其电源引脚连接一个电容，此电容值通常为0.1mF。系统供电电源侧需要另一类电容，通常此电容值大约为10mF。

这些电容的位置如图1所示。电容取值范围为推荐值的1/10至10倍之间。但引脚须较短，且要尽量靠近器件(对于0.1mF电容)或供电电源(对于10mF电容)。

在 电路板上加旁路或去耦电容，以及这些电容在板上的位置，对于数字和模拟设计来说都属于常识。但有趣的是，其原因却有所不同。在模拟布线设计中，旁路电容通常用于旁路电源上的高频信号，如果不加旁路电容，这些高频信号可能通过电源引脚进入敏感的模拟芯片。一般来说，这些高频信号的频率超出模拟器件抑制高频信 号的能力。如果在模拟电路中不使用旁路电容的话，就可能在信号路径上引入噪声，更严重的情况甚至会引起振动。

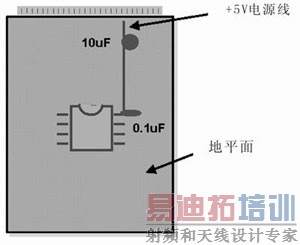

图1 在模拟和数字PCB设计中，旁路或去耦电容(1mF)应尽量靠近器件放置。供电电源去耦电容(10mF)应放置在电路板的电源线入口处。所有情况下，这些电容的引脚都应较短

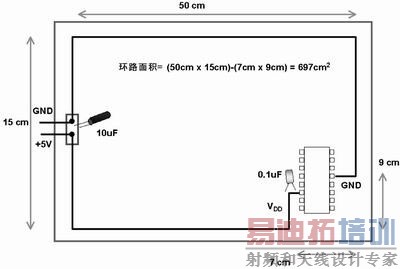

图2 在此电路板上，使用不同的路线来布电源线和地线，由于这种不恰当的配合，电路板的电子元器件和线路受电磁干扰的可能性比较大

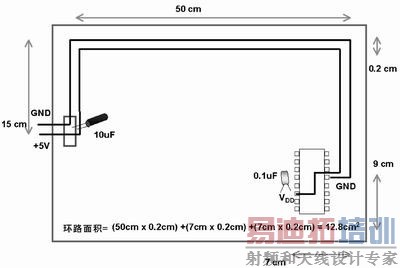

图3 在此单面板中，到电路板上器件的电源线和地线彼此靠近。此电路板中电源线和地线的配合比图2中恰当。电路板中电子元器件和线路受电磁干扰(EMI)的可能性降低了679/12.8倍或约54倍
