从4G到5G的无线通信测试,射频仪器使用那些事

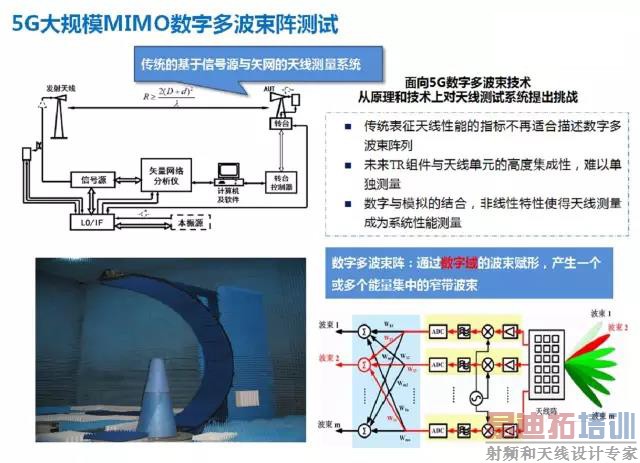

2、5G大规模MIMO数字多波束阵测试

针对5G大规模MIMO的数字多波束阵基于数字域的波束赋形原理，能够提供高空间分辨率的高增益窄波束，具有灵活的空间复用能力和较低的用户间干扰。

传统的天线测量系统基于信号源和矢网，而数字多波束方案从原理和技术层面都使得传统的天线测量系统无法复用：传统表征天线性能的指标，不再适合描述数字多波束阵列；未来Tx/Rx组件与天线单元高度集成，无法单独测量; 数字与模拟的混合导致的非线性特性使得天线测量成为系统性能测量。

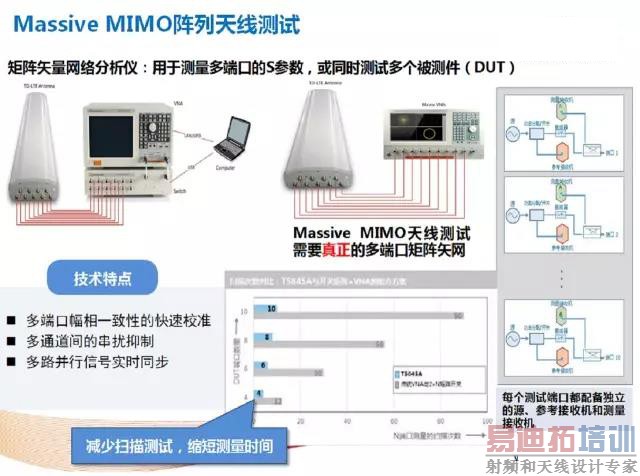

3、Massive MIMO阵列天线测试

作为5G的关键使能技术之一，大规模天线技术不可避免地为天线测试带来一系列挑战。传统的多端口测试大多基于单台矢网分步测试或多台矢网级联测试，普遍存在着测试速度慢与通道校准复杂的弊端，此外由于矩阵开关的引入，导致动态范围等性能恶化。

Massive MIMO天线测试需要真正的多端口矩阵矢网。多端口矢网能够同时测试多端口的S参数，有效减少了测量时间；同时，每个测试端口都配备独立的源、参考接收机和测量接收机，可并行测试多个被测件。

多端口矢量网络分析仪的主要技术难点包括大规模多端口幅相一致性的快速校准问题、多通道间的串扰抑制问题以及并行多路信号实时同步的处理方法等。
