智能家居照明控制系统硬件电路设计
录入:edatop.com 点击:
由图可知,为了将电流信号转换成电压信号,这里采用了反相比例运算。那么就可以得到1 m A /lx的灵敏度,对于灵敏度的分散性,可以用电位器R3进行调整。图中的电容的作用是将电灯光的明暗闪烁进行平均,使得输出不产生闪烁的现象,每lx的光产生的输入电流,即每lx的光就可以得到1 mV的输出电压。
ADC0832与单片机的接口电路模块

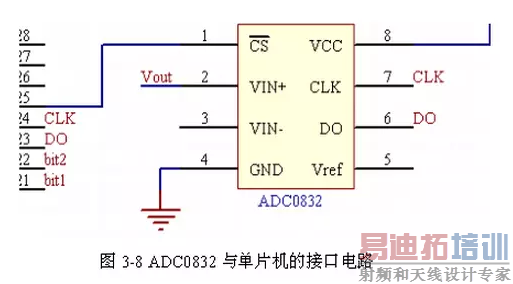

ADC0832的2脚与光照度传感器的输出电压outV相接,采用0通道输入,CS口与P2.4口相连,用于控制ADC0831的片选信号,低电平有效,7脚的CLK接在P2.3口,通过单片机为ADC0831输入时钟信号,5脚的DI选择通道控制与P2.5相连,6脚的串行口输出与P2.2相连,经A/D转换后的数字信号通过P2.2口输入单片机,由单片机进行处理。
当ADC0832未工作时其CS输入端应为高电平,此时芯片禁用,CLK和DO/DI的电平可任意。当要进行A/D转换时,须先将CS使能端置于低电平并且保持电平到转换完全结束。此时芯片开始转换工作,同时由单片机向芯片时钟输入端CLK输入时钟脉冲,使用DI端输入通道功能选择数据信号。在第一个脉冲的下降沿之前DI端必须是高电平,表示启动信号。在第2、3个脉冲下降沿之前DI端输入2位数据用于选择通道功能。
显示电路模块

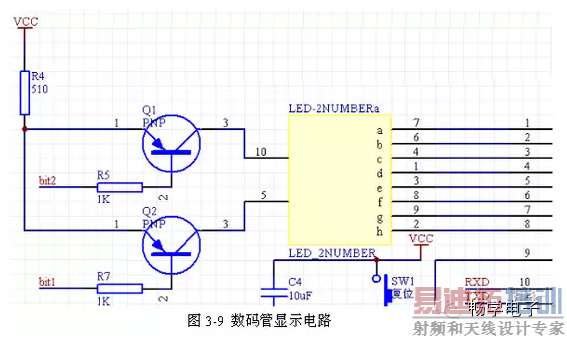

本设计采用LED动态显示方式,使用两个LED数码管进行显示,数码管是共阳极接法,分别显示个位和十位数据。a~h分别与P1口的八根I/O线相连,低电平有效,形成段选线多路复用,它们的公共端则由PNP型三极管8550控制。如果8550导通,则相应的数码管就可以亮,而如果8550截止,则对应的数码管就不能亮,8550是由P2.0,P2.1控制的,这样我们就可以通过控制P2.0、P2.1达到控制某个数码管亮或灭的目的。此外三极管还具有驱动作用,能够使数码管亮度加强。
照度补偿电路模块

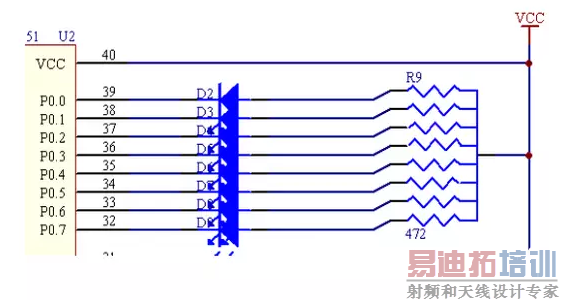

通过数码管显示的电压值,能够反应出光照度的大小,因而就可以根据数码管的显示来进行照度补偿。本设计中利用8个发光二极管作为照度补偿的演示。
调光电路模块

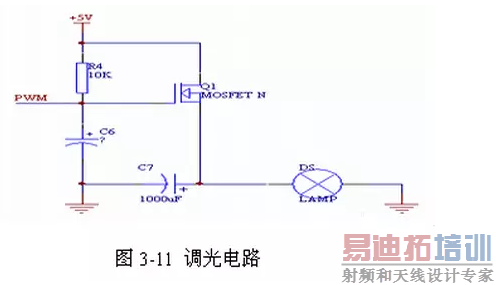

本设计中采用PWM方式进行灯光调节,主要采用软件来实现。调光分智能调光和手动调光,通过P2.6和P2.7端口来控制。如图所示。

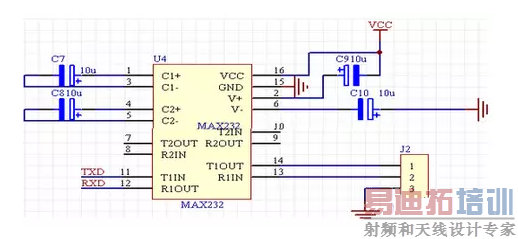

串行接口电路模块 为了使设计的电路更加智能化,能够与当今社会接轨,能够使人们随时地对光照度进行监控,本设计还设置了单片机与PC机的串行通信接口电路,为今后的网络化控制预留了空间。设计中采用单片机作为下位机,PC机作为上位机,利用MAX232作为电平转换来进行串行通讯。 MAX232是MAXIM公司生产的低功耗、单电源双RS232发送/接收器,MAX232芯片内部含有一个电容性电压发生器,可把输入的+ 5V 电源变换成为RS232 所需的±10V 电压,所以采用此芯片接口的串行通讯系统只要单一的+ 5V 电源即可。该芯片取用了16引脚的双列直插式封装。
