射频工程师必备的二十个经典模拟电路
录入：edatop.com 点击：
为负责射频相关设计方案的可行性分析和实施； 制定和建立开发流程，完成相应产品相关文挡（如原理图、PCB板和BOM表和测试分析报告等）的拟制及评审等都是射频工程师的工作技能，当然掌握一些模拟电路图纸和原理知识也是十分必要的。为此，RFsister服务平台，给大家列举了20个经典模拟电路。
二十个经典模拟电路

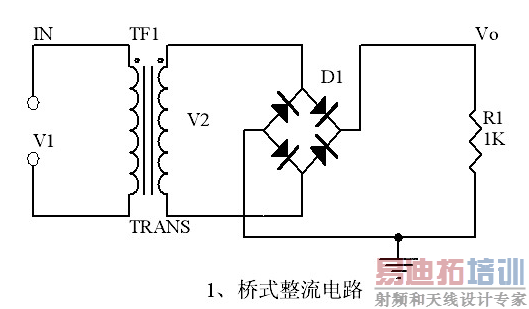

一、桥式整流电路
伏安特性曲线：
理想开关模型和恒压降模型：
2、桥式整流电流流向过程：
输入输出波形：
3、计算：Vo,Io,二极管反向电压。
二、电源滤波器
波形形成过程：
2、计算：
滤波电容的容量和耐压值选择。
