2、吸收式功率测量

吸收式功率计是常用的微波与射频功率测量设备，其工作原理如图8（二极管检波器功率计）所示。被测信号首先进入功率计，功率计电路可采用热敏电阻，热电偶或二极管检波器等不同方式构成，功率计内部由3路测量通道组成，分别测量不同功率大小的信号，经过数字处理后将功率值显示到功率计主机或是电脑软件中，现在越来越多的显示部分采用软件来实现（如图9）。

吸收式功率计有以下特点：

1）在常见的微波与射频功率测量仪器中，吸收式功率计的幅度测量精度是最高的；
2）动态范围一般不会超过100 dB；
3）不能测量大功率，通常测量上限在+30 dBm（1 W）左右，如果需要扩展测量范围，则需要外接衰减器；
4）可以测量各种调制信号的平均功率、峰值功率、突发功率、脉冲宽度、上升/下降时间；
5）不能像频谱仪一样测量信号的频率分量；
6）不能测量VSWR。

鉴于吸收式功率计的这些特点，其作为实验室校准设备，用来校准信号源和频谱仪的应用较多。

3、通过式测量

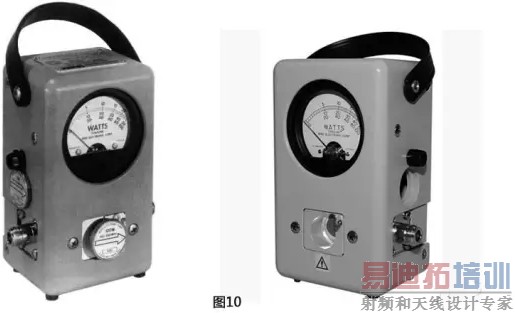

通过式功率测量是对吸收式功率测量法的一种扩展应用，解决了吸收式功率计测量大功率和VSWR的局限性。通过式功率测量最大的意义就是可以测量放大器或发射机在大功率状态下与负载的匹配。提到通过式功率计，很多人会联想到一个产品——Bird  43（图10），由Bird公司1952年发明，至今仍在生成与应用。

通过式功率计的核心器件是定向耦合器，通过测量通过功率计的正向功率与反射功率计算出VSWR，这种测量方法有以下特点：

1）通过式功率计具有大功率测量能力；
2）不能测量幅度很小的功率；
3）通过式功率计受到定向耦合器的带宽限制，测量带宽相对频谱仪与吸收式功率计要小很多；
4）通过式功率计可以测量发射机与负载（天线）之间的大功率匹配。

通过本文的介绍可见，在射频功率测量中，频谱仪在灵活性，适用范围具有先天的优势，吸收式功率计精度最高，通过式功率计则更偏向于大功率信号测量。
