三分钟让你成为射频功率测量专家

频谱分析仪和功率计都是可以测量射频功率的，其中功率计又分为吸收式功率计与通过式功率计两种。

同样是功率测量，不同的测试仪器和测试方法所关注的重点是不同的。

射频功率的测量方法：

· 频谱分析仪测量
· 吸收式功率测量
· 通过式功率测量

1、频谱分析仪测量

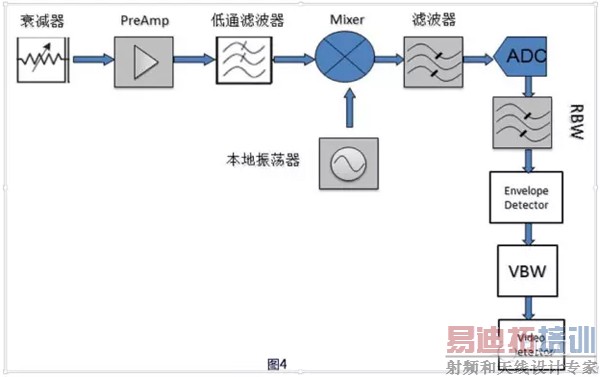

频谱分析仪（以下简称频谱仪）是一种基础的频域测试测量仪器，图4为采用数字中频技术频谱仪的基本工作原理。被测信号经过低通滤波器后进入混频器，与同时进入混频器的本地振荡器信号进行混频。由于混频器是非线性器件，所以会产生互调信号，落入滤波器的信号经过ADC，再依次进入中频滤波器，包络检波器，视频滤波器，视频检波器，最后将轨迹显示在屏幕上。

在进行射频功率参数测量时，频谱仪具有以下特点：

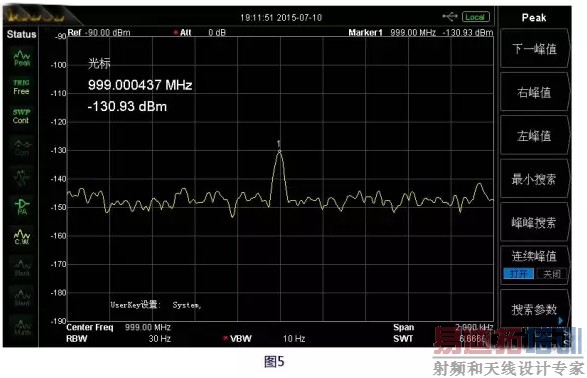

1）频谱仪可以测量极小幅度的射频信号，这取决于频谱仪的一项关键指标-DANL（Displayed Average Noise Level）,中文“显示平均噪声电平”，例如RIGOL公司DSA875该指标可达-161dBm/Hz，图5为DSA875测量一个频率999MHz，功率-130dBm的信号结果，信号清晰可见，这是任何功率计所望尘莫及的。

2）频谱仪有很大的幅度测量范围，可以从DANL到安全输入电平+20 dBm甚至+30dBm，动态范围可达190 dB！而目前市面上功率计最大动态范围基本上都在100 dB以内，如：

德国某公司NRP8S: –70 dBm 到+23 dBm

美国某公司U2041XA: –70 dBm 到+26 dBm

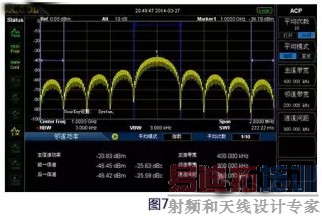

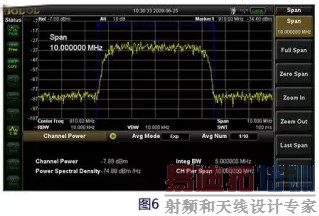

3）频谱仪可以测量信号的频率分量，并且可以进行窄带测量。例如RIGOL公司的DSA875具备的信道功率与领道功率等高级测量功能，如图6，图7。

4）频谱仪可以同时测量多载频信号，观察信号频谱仪分布。
